D971X软密封电动对夹蝶阀

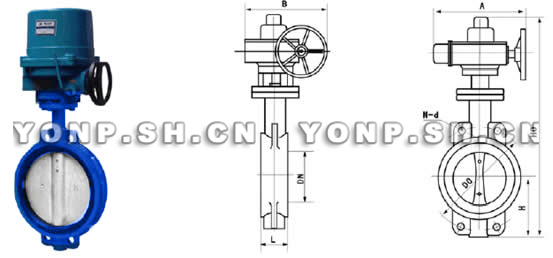

D971X软密封电动对夹蝶阀外形尺寸图
D971X软密封电动对夹蝶阀外形尺寸图

技术性能

D971X软密封电动对夹蝶阀的主要特点有:
1、结构简单、紧凑,90°回转开启迅速;
2、小型轻便,容易拆装和维修,并可在任意位置安装;
3、操作扭矩小,开关轻巧省力;
4、流量特性趋于直线,调节性能好;
5、启闭试验次数可达万次,使用寿命长;
6、密封性能好,气体试验泄漏量为零。
D971X软密封电动对夹蝶阀采用了多种零件材质配对,可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道,适用温度-10°C +150°C,连接标准符合GB2555-81标准。上海永鹏实业生产的D971X软密封电动对夹蝶阀的主要部件材质选用:阀体材质:铸铁、球铁、不锈钢、铜合金、铝合金;蝶板材质:球铁、不锈钢、耐蚀钢、钛钢、铜合金;阀座:丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

主要连接外型尺寸和连接尺寸

DN 主 要 外 形 尺 寸 主 要 连 接 尺 寸
0.6MPa 1.0MPa 1.6MPa
L H HO A B DO n-фd DO n-фd DO n-фd
50 43 63 438 125 125 110 4-14 125 4-18 125 4-18
65 46 70 453 125 125 130 4-14 145 4-18 145 4-18
80 46 83 478 125 125 150 4-18 160 8-18 160 8-18
100 52 105 519 125 125 170 4-18 180 8-18 180 8-18
125 56 115 713 325 245 200 8-18 210 8-18 210 8-18
150 56 137 749 325 245 225 8-18 240 8-22 240 8-22
200 60 164 843 325 245 280 8-18 295 8-22 295 12-22
250 68 206 947 363 313 335 12-18 350 12-22 355 12-26
300 78 230 1013 363 313 395 12-22 400 12-22 410 12-26
350 78 248 1046 363 313 445 12-22 460 16-22 470 16-22
400 102 289 1135 363 313 495 16-22 515 16-26 525 16-30
450 114 320 1328 465 439 550 16-22 565 20-26 585 20-30
500 127 343 1226 546 481 600 20-22 620 20-26 650 20-33
600 154 413 1394 546 556 705 20-26 725 20-30 770 20-36
700 165 478 1534 546 556 810 24-26 840 24-30 840 24-36
800 190 525 1159 546 556 920 24-30 950 24-33 950 24-39
900 203 585 1748 617 706 1020 24-30 1050 28-33 1050 28-39
1000 216 640 1805 632 706 1120 28-30 1160 28-36 1170 28-42
1200 254 755 2035 632 706 1340 32-33 1380 32-39 1390 32-48

D971X软密封电动对夹蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、D971X软密封电动对夹蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D971X软密封电动对夹蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:D971X软密封电动对夹蝶阀使用说明书
