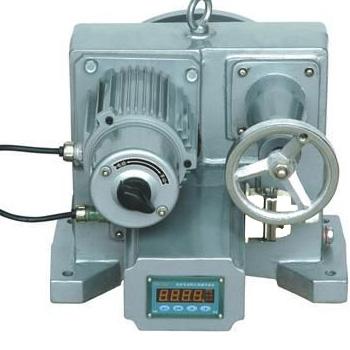

SKJ系列电动执行器
SKJ系列电动执行器
SKJ系列电动执行器是新一代的机电一体化产品，由单片微处理器和外围芯片组成控制单元，接受标准信号，经
CPU运算处理后，直接带动调节阀位移的执行机构。执行机构各安装尺寸及力矩达到原标准型号一致，用户不需另外设计尺寸。广泛应用于发电、
冶金、石油、化工、轻工等。特点
●仅需配上输入信号线及单相交流电源，即可控制运转。无需配伺服放大器
●调节无需开盖，通过操作面板就可以实现，操作简单易懂
●采用4位高亮度LED数码管，可以准确而又清晰显示运行状态及报警信息
●控制过程中设有断信号设定功能
●位置发送器采用齿轮式传动，确保限位可靠准确
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
型号编制说明：SKJ-210 SK：机电一体化型J：角行程210：输出力矩
二、SKJ系列电动执行器 主要技术参数
| 控制机构 | 输入信号 | 4～20mAdc：0～10VDC；1～5VDC；低电平开关量 |
| 反馈信号 | 4～20mAdc | |
| 死区 | 0.4％～3％ | |
| 基本误差 | ±2.5％ | |
| 回差 | 41.5％ | |
| 限位 | 开侧，闭侧 | |
| 开度检测 | 精密导电塑料电位器 | |
| 动力 | 动力 | 220V，50Hz |
| 驱动电机 | 伺服电机 | |
| 附属机构 | 加热器 | 选择件 |
| 手动机构 | 手轮 | |
| 安装条件 |
环境温度 | 无加热器一25~C-+70~C |
| 相对湿度 | <95％ | |
| 环境气体 | 无腐蚀性气体 | |
| 接线口 | 十四线插头 | |
| 防护等级 | ||
三、SKJ系列电动执行器 型号规格
| 型号 | 出轴转距 Nm | 额定转角 | 全行程时间 S | 额定电流 A | 质量 Kg |
| SKJ-210 | 100 | 90° | 100±20% | 0.5 | 31 |
| SKJ-310 | 250 | 90° | 100±20% | 0.65 | 48 |
| SKJ-410 | 600 | 90° | 100±20% | 1.5 | 85 |
| SKJ-510 | 1600 | 90° | 100±20% | 2.5 | 125 |
| SKJ-610 | 4000 | 90° | 100±20% | 4.5 | 130 |
| SKJ-710 | 6000 | 90° | 100±20% | 8 | 145 |
