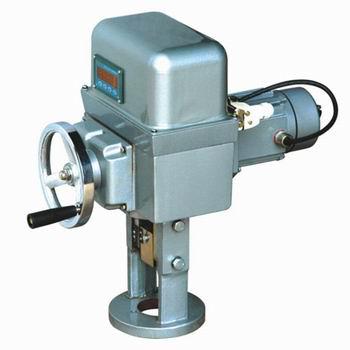

SKZ系列电动执行机构

SKZ型系列电动执行器是新一代的机电一体化产品，由单片微处理器和外围芯
片组成控制单元，接受标准信号，经CPU运算处理后，直接带动调节阀位移的执行
机构。执行机构各安装尺寸及力矩达到原标准型号一致，用户不需另外设计尺寸
． 广泛应用于发电、冶金、石油、化工、轻工等；

特点
1、仅需配上输入信号线及单相交流电源，即可控制运转,无需配伺服放大器.
2、调节无需开盖，通过操作面板就可以实现，操作简单易懂.
3、采用4位高亮度LED数码管，可以准确而又清晰显示运行状态及报警信息.
4、控制过程中设有断信号设定功能.
5、位置发送器采用齿轮式传动，确保限位可靠准确.
6、电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠.

技术参数

项目名称		SKZ标准型(不带H)	SKZ户外型(带H)
控制 机构	输入信号	4-20mAdc；0-10VDC；1-5VDC；低电平开关量
	反馈信号	4—20mAdc
	死区	0．4％—3％
	基本误差	±2．5％
	回差	≤1．5％
	限位	开侧，闭侧
	开度检测	精密导电塑料电位器
动力	动力	220V，50Hz
	驱动电机	伺服电机
附属机构	加热器	选择件
	手动机构	手轮
安装 条件	环境温度	无加热器—25℃～+70℃
	相对湿度	<95％
	环境气体	无腐蚀性气体
	接线口	十四线插头	接线柱
	防护等级		IP65

型号与规格

型号	额定负载 　(N)	额定行程 　(mm)	全行程时间 (S)	额定电流 (A)	质量 (Kg)
SKZ-310	4000	10	8	0.65	50
		16	12.5
		25	20
		30	24
SKZ410	6400	18	16	0.65	50
		30	24
		40	32
		60	50
SKZ-510	16000	30	16	1.5	95
		50	30
		60	40
		100	60
SKZ-610	25000	30	16	2.5	110
		50	30
		60	40
		100	60
