ZCQ型自吸磁力泵

ZCQ型,自吸磁力泵是自吸式磁力驱动泵的简称,是上海永鹏根据全国广大用户的要求,在CQ型磁力泵和ZX自吸泵的基础上吸取国外最新技术,并经过本厂工程技术人员反复研究试验而成功的新产品,上海永鹏提供的ZCQ自吸式磁力泵的性能达到国外同类产品九十年代先进水平。以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、等材料制造,即有CQ型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水、自吸高度4米。结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

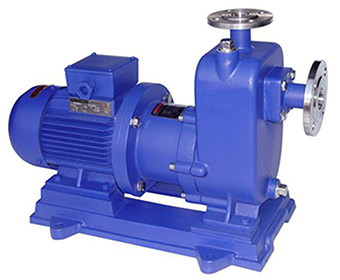

ZCQ型自吸式磁力驱动泵
ZCQ型自吸式磁力驱动泵

型号说明

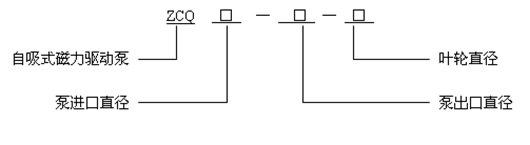

ZCQ磁力泵型号说明
ZCQ磁力泵型号说明

结构示意图

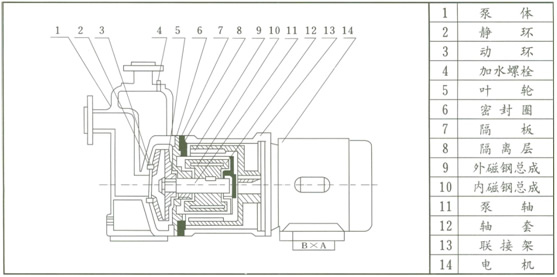

ZCQ磁力泵结构示意图
ZCQ磁力泵结构示意图

工作原理

本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部分组成,结构见结构示意图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

安装

开箱后检查泵铭牌,校对泵产品主要参数是否与使用要求相符。 泵应水平安装,泵体不得承受管路重量。 泵与管路应保持良好的密封。

使用

泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。 拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。 接上电源试转一下,从电机端看,运转是否与泵转向标记一致。 泵停止工作前,先关闭排出阀门,再关闭电源,最后关闭吸入管阀门。

性能参数

型号 口径 扬程 m 流量 升/分 电机功率 KW 转速 转/分 电压 V 自吸性能 m/3分
进口 出口
ZCQ25-20-115 25 20 15 110 1.1 2900 380 4
ZCQ32-25-115 32 25 15 110 1.1 2900 380 4
ZCQ32-25-145 32 25 25 110 1.1 2900 380 4
ZCQ40-32-132 40 32 20 180 2.2 2900 380 4
ZCQ40-32-160 40 32 32 180 4 2900 380 4
ZCQ50-40-160 50 40 25 240 4 2900 380 4
ZCQ50-40-145 50 40 32 220 4 2900 380 4
ZCQ65-50-145 65 50 25 280 5.5 2900 380 4
ZCQ65-50-160 65 50 32 450 7.5 2900 380 4
ZCQ80-65-125 80 65 20 800 7.5 2900 380 4
ZCQ80-65-160 80 65 32 800 15 2900 380 4
ZCQ100-80-160 100 80 32 150 22 2900 380 4

ZCQ型自吸式磁力驱动泵客户订购提示:

1)、请提供您需订购的磁力泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、ZCQ型自吸磁力泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供磁力泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新ZCQ型自吸磁力泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:ZCQ型自吸磁力泵使用说明书。
