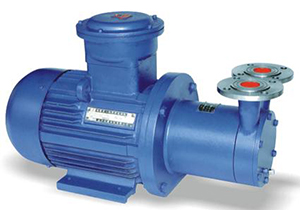

CW型磁力驱动旋涡泵(简称漩涡磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
材质:304、305、316、316L
主要用途:
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、可靠、使用维修方便。可广泛应用于化工、制药、石油、抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想。
型号 | 流量 | 扬程 | 效率 | 轴功率 | 电机功率 | 必需汽蚀余量 |
20CW-20 | 0.36 | 28 | 12 | 0.22 | 0.75 | 3.0 |
0.72 | 20 | 18 | 0.22 | 3.3 | ||
0.90 | 15 | 17 | 0.22 | 4.0 | ||
25CW-25 | 0.79 | 40 | 13 | 0.66 | 1.1 | 3.5 |
1.44 | 25 | 22 | 0.45 | 3.8 | ||
1.80 | 18 | 21 | 0.42 | 4.5 | ||
32CW-30 | 1.73 | 52 | 19 | 1.29 | 2.2 | 3.5 |
2.88 | 30 | 28 | 0.84 | 3.8 | ||
3.60 | 20 | 27 | 0.73 | 4.5 | ||
40CW-40 | 3.60 | 60 | 21 | 2.80 | 5.5 | 4.0 |
5.40 | 40 | 30 | 1.96 | 4.8 | ||
6.48 | 26 | 30 | 1.53 | 6.0 | ||
50CW-45 | 6.12 | 66 | 22 | 5.00 | 7.5 | 5.0 |
9.00 | 45 | 32 | 3.45 | 5.8 | ||
10.80 | 28 | 31 | 2.66 | 7.0 | ||
65CW-50 | 10.10 | 81 | 24 | 9.28 | 11 | 5.5 |
14.40 | 50 | 34 | 5.77 | 6.3 | ||
16.90 | 30 | 32 | 4.31 | 7.5 | ||
20CW-65 | 3.60 | 80 | 5 | 1.57 | 3.0 | 3.5 |
0.72 | 65 | 13 | 0.98 | 3.8 | ||
0.90 | 50 | 13 | 0.94 | 4.5 | ||
25CW-70 | 0.79 | 110 | 10 | 2.37 | 4.0 | 4.0 |
1.44 | 70 | 19 | 1.44 | 4.3 | ||
1.80 | 52 | 20 | 127 | 5.0 | ||
32CW-75 | 1.73 | 115 | 20 | 2.70 | 5.5 | 4.5 |
2.88 | 75 | 26 | 2.26 | 4.8 | ||
3.60 | 53 | 26 | 2.00 | 5.5 | ||
40CW-90 | 3.60 | 132 | 19 | 6.81 | 11 | 5.5 |
5.40 | 90 | 28 | 4.73 | 6.3 | ||
6.48 | 63 | 28 | 3.97 | 7.5 | ||
20CW-130 | 0.36 | 160 | 5 | 3.14 | 5.5 | 3.5 |
0.72 | 130 | 13 | 1.96 | 3.8 | ||
0.90 | 100 | 13 | 1.89 | 4.5 | ||
25CW-140 | 0.79 | 220 | 10 | 4.73 | 7.5 | 4.0 |
1.44 | 140 | 19 | 2.89 | 4.3 | ||
1.80 | 104 | 20 | 2.55 | 5.0 | ||
32CW-150 | 1.73 | 230 | 20 | 5.42 | 11 | 4.5 |
2.88 | 150 | 26 | 4.52 | 4.8 | ||
3.60 | 106 | 26 | 4.00 | 5.5 | ||
40CW-180 | 3.60 | 264 | 20 | 5.42 | 18.5 | 5.5 |
5.40 | 180 | 28 | 9.45 | 6.3 | ||
6.48 | 126 | 28 | 7.94 | 7.5 |
1)、请提供您需订购的磁力泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、CW型漩涡磁力泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供磁力泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新CW型漩涡磁力泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:CW型漩涡磁力泵使用说明书。
