SZB型水环悬臂式真空泵

SZB型水环悬壁式真空泵(简称:SZB水环式真空泵),系采用悬壁式结构的水环式真空泵。可供抽吸空气或其他无腐蚀性、不溶于水、不含固体颗料的气体使用。上海永鹏SHYONP生产的水环悬臂式真空泵的最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其他领域的各种介质的输送。
适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%,特别适合于大型水泵引水用。特别适合于做大型水泵引水用。 目前制造的本型号泵有:SZB-4、SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。

SZB型水环悬臂式真空泵
SZB型水环悬臂式真空泵

SZB水环式真空泵结构说明

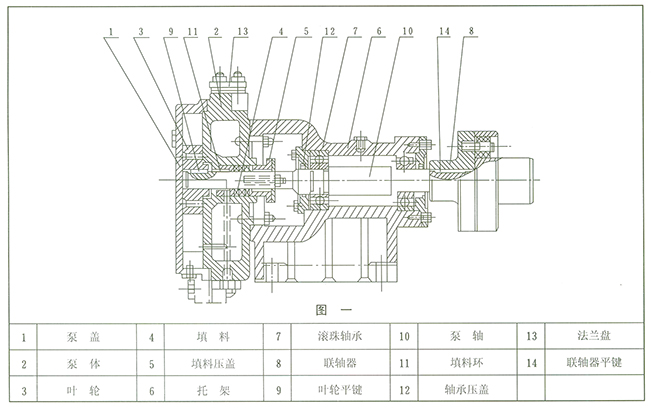

SZB型泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口(详见图三),下有放水螺塞(15)(见图三),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架(6)内的两个滚珠轴承(17)上右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油均可。
从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。 结构图

SZB型水环悬臂式真空泵结构图
SZB型水环悬臂式真空泵结构图

SZB水环式真空泵工作性能表

型 号 排气量 毫米汞柱
mmHg
最大真空 度 转 数
r/min
电机功率
KW
口径 泵重
Kg
m3/h L/S 吸入 吐出
SZB-4 19.8 5.5 440 80 1450 1.5 ZG1" ZG1" 42
14.4 4 520
7.2 2 600
0 0 650
SZB-8 38.2 10.6 440 80 1450 2.2 ZG1" ZG1" 45
28.8 8 520
14.4 4 600
0 0 650

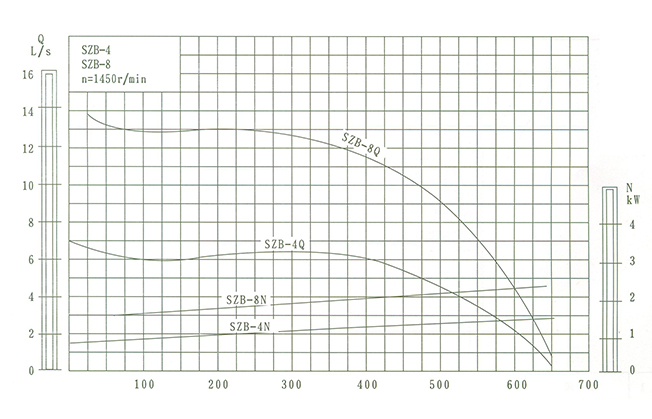

SZB水环式真空泵工作性能曲线图

SZB型水环悬臂式真空泵工作性能曲线图
SZB型水环悬臂式真空泵工作性能曲线图

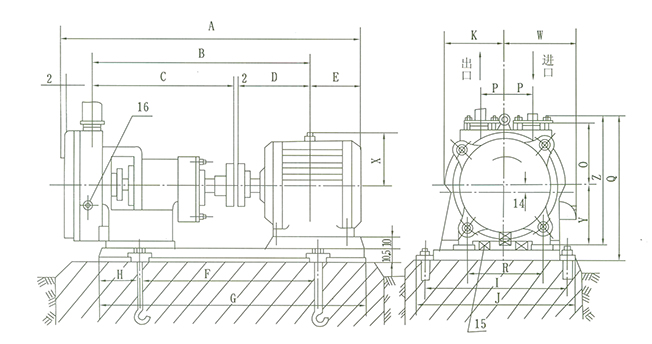

SZB型水环悬臂式真空泵安装图
SZB型水环悬臂式真空泵安装图

SZB水环式真空泵外形尺寸表

型号 A B C D E F G H I J K Y Z W R Q P O X 配用电机
SZB-4 755 504.5 13 175.5 122 390 640 125 310 360 120 135 274 155 187 359 55 121 145 Y90L-4-1.5KW
SZB-8 780 523 313 208 139 393 660 133 345 385 120 135 274 155 187 369 55 121 145 Y100L1-4-2.2KW

上海永鹏水泵SZB型水环悬臂式真空泵客户订购提示:

1)、请提供您需订购的真空泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"SZB型水环悬臂式真空泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供真空泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新SZB型水环悬臂式真空泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:SZB型水环悬臂式真空泵使用说明书。
