当前位置: 真空泵 >> W系列水力喷射器(水冲泵)

W系列水力喷射器(水冲泵)

W系列水力喷射器又称水冲泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。W水力喷射器是利用一定压力的水流通过对称均布成一定倾斜度的喷嘴喷出,聚合在一个焦点上。由于喷射水流速度很高,于是形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽冷凝成水,少量未被冷凝的蒸汽与不凝结的气体亦由于高速喷射的水流互相磨擦,混合与挤压,通过扩压管被排除,使器室内形成更高的真空。水力喷射器(水冲泵)应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。但目前生产水力喷射器的制造厂较少,品种也不齐全,为此,上海永鹏实业有限公司近年来不断改进设计。采用多喷嘴与汽环(导向盘)等结构,以及用多级泵进水,低位安装,只需安装高度4.5米,完善与提高了其工作性能,具有一定的先进性,是真空冷凝设备的一种革新。

W系列水力喷射器(水冲泵)
W系列水力喷射器(水冲泵)

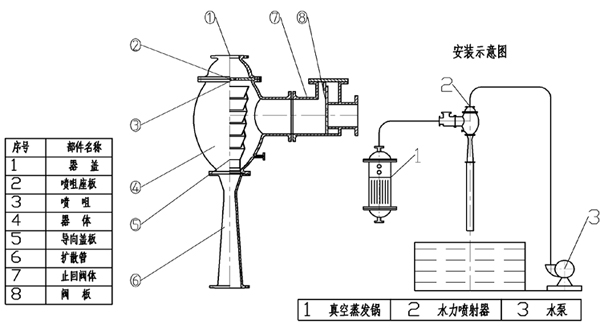

W水冲泵安装示意图

W水冲泵安装示意图
W水冲泵安装示意图

W水冲泵及配用水泵的性能参数

项目
技术数据 型号规格
蒸发量
L/h
立升/小时
真空度
Mpa
毫米汞柱
扬程
(m)
流量
(m3)
W-100L 100 0.097(680-720) 45 18
W-200L 200 0.097(680-720 45 18
W-300L 300 0.097(680-720 45 18
W-400L 400 0.097(680-720 45 18
W-500L 500 0.097(680-720 45 32
W-600L 600 0.097(680-720 45 32
W-700L 700 0.097(680-720 45 32
W-800L 800 0.097(680-720 50 32
W-900L 900 0.097(680-720 50 32
W-1000L 1000 0.097(680-720 50 32
W-1200L 1200 0.091(680-650) 50 32
W-1500L 1500 0.091(680-650) 50 108
W-1800L 1800 0.091(680-650) 50 108
W-2000L 2000 0.091(680-650) 50 108
W-3000L 3000 0.091(680-650) 50 108

上海永鹏水泵W系列水力喷射器(水冲泵)客户订购提示:

1)、请提供您需订购的真空泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、上海永鹏水泵网为您提供的"永鹏牌"W系列水力喷射器(水冲泵)产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵( 链接首页)相关技术资料仅供真空泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新W系列水力喷射器(水冲泵)使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:W系列水力喷射器(水冲泵)使用说明书。
