H14W/H14X黄铜内螺纹旋启式止回阀

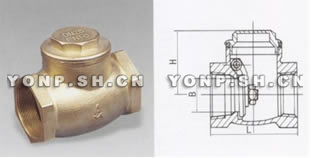

H14W-16T黄铜螺纹旋启式止回阀技术规范

型号：H14W-16T
公称压力：1.6MPa
工作介质：水
工作温度：密封材料为铜：-20℃≤t≤150℃
密封材料为橡胶：0℃≤t≤90℃

H14W-16T黄铜螺纹旋启式止回阀规格尺寸

DN	SIZE	L	H	D1	D	n-￠d
50	2	216	219	125	72	4-￠18
65	21/2	241	236	145	72	4-￠18
80	3	283	249	160	72	8-￠18
100	4	305	267	180	80	8-￠18
125	5	381	291	210	100	8-￠18
150	6	405	305	240	130	8-￠22

注：密封材料：黄铜

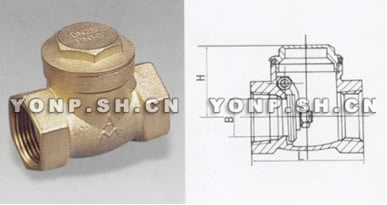

H14X-16T黄铜螺纹旋启式止回阀技术规范

型号：H14X-16T
公称压力：1.6MPa
工作介质：水,油，气
工作温度：t≤100℃
管螺纹符合ISO228（DN12-DN50）/ISO7标准

H14X-16T黄铜螺纹旋启式止回阀规格尺寸

DN	SIZE	L	B	H
15	1/2	50	13	35
20	3/4	60	19	40
25	1	74	25	47.5
32	11/4	84	30	53
40	11/2	94	36	60
50	2	114	46	70
65	21/2	146	65	86
80	3	165	80	102
100	4	192	100	122

注：密封材料：丁腈橡胶

H14W/H14X黄铜内螺纹旋启式止回阀用户订购提示：

1）、请提供您需订购的止回阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、H14W/H14X黄铜内螺纹旋启式止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H14W/H14X黄铜内螺纹旋启式止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：H14W/H14X黄铜内螺纹旋启式止回阀使用说明书
