H64W黄铜承插焊旋启式止回阀

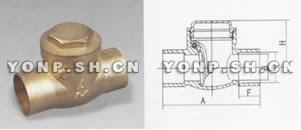

H64W黄铜承插焊旋启式止回阀 外形尺寸图
H64W黄铜承插焊旋启式止回阀 外形尺寸图

技术规范

型号:H64W-16T
公称压力:1.6MPa
工作介质:水,油,气
工作温度:t≤100℃
焊接孔纹符合ANSI B16.18标准

规格尺寸

DN SIZE A B H E F
15 1/2 55 13 35 15.93 12.5
20 3/4 74.5 19 39.5 22.28 19
25 1 90.5 25 47.5 28.65 23
32 11/4 99.5 30 53 35 24.5
40 11/2 114.5 36 60 41.35 28
50 2 138.5 46 70 54.05 34

H64W黄铜承插焊旋启式止回阀用户订购提示:

1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、H64W黄铜承插焊旋启式止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的H64W黄铜承插焊旋启式止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H64W黄铜承插焊旋启式止回阀使用说明书
