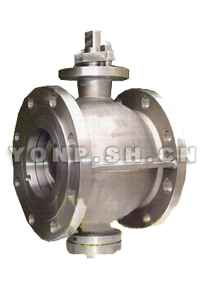

V型调节钛球阀

V型调节钛球阀
V型调节钛球阀

产品特点

V型调节钛球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题。密封可靠,使用寿命长,V型切口的球体与阀座之间具有剪切作用,特别适用于含纤维、微小固体颗粒及料浆等介质。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大,压力损失小。结构紧凑,通用性强,流量特性为近似等百分比,可调范围大,最大可调比为100:1。
上海永鹏阀门生产的V型调节钛球阀主要是利用钛金属材料在强腐蚀环境中氧化薄膜有很好的稳定性和自钝化能力,这一特性来抵抗多种苛刻工况强腐蚀。已被广泛应用与化工、电力等行业。

规格参数

压力等级:PN1.6-4.0Mpa Class150-300Lb
公称通径:DN25-DN350   1"-14"
驱动方式:蜗轮蜗杆、气动、液动、电动
相对应的V型调节钛球阀型号: VQ647Y-16Ti、VQ647Y-25Ti、VQ647Y-40Ti、VQ647Y-150Lb(Ti)、VQ647Y-300Lb(Ti)、、VQ647Y-16A、 VQ647Y-25A、VQ647Y-40A、VQ647Y-150Lb(A)、VQ647Y-300Lb(A)、VQ947Y-16Ti、VQ947Y-25Ti、VQ947Y -40Ti、VQ947Y-150Lb(Ti)、VQ947Y-300Lb(Ti)、VQ947Y-16A、VQ947Y-25A、VQ947Y-40A、VQ947Y- 150Lb(A)、VQ947Y-300Lb(A)
适用介质:氧化性腐蚀介质。

技术规范

设计标准:参照GB/T12237、ASME B16.34
结构长度:GB/T12221、API6D、ASME B16.10...........
连接法兰:HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准:JB/T9092、GB/T13927、API6D、API598......

主体材料

阀体:TA1、TA2、TA10、Gr2、Gr3
球体:TA1、TA2、TA10、Gr2、Gr3
阀座:TA1、TA2、TA10、Gr2、Gr3
阀杆:TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5

V型调节钛球阀用户订购提示:

1)、请提供您需订购的钛阀门产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、V型调节钛球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供钛阀门用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的V型调节钛球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:V型调节钛球阀使用说明书
