三通钛球阀

三通钛球阀
三通钛球阀

产品特点

三通钛球阀可分为L形和T形,L形(Q44F)三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;T形(Q45F)三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通钛球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。
上海永鹏阀门生产的三通钛球阀能否抵抗工作环境介质的腐蚀,关键在于其表面的“钝性氧化薄膜”在腐蚀介质中的化学稳定性。对于中性,氧化性,弱还原性介质环境“钝性氧化薄膜”本身就有着很好的稳定性。

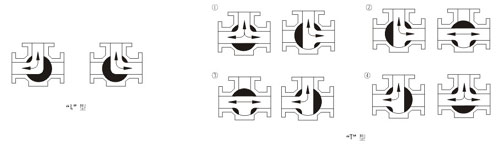

三通钛球阀 示意图
三通钛球阀 示意图

规格参数

压力等级: PN1.6-4.0Mpa Class150-300Lb
公称通径: DN15-DN300   1/2"-12"
驱动方式: 手柄、蜗轮蜗杆、气动、液动、电动
相对应的三通钛球阀型号:Q44F-16Ti、Q44F-25Ti、Q44F-40Ti、Q45F-16Ti、Q45F-25Ti、Q45F-40Ti、Q344F- 16Ti、Q344F-25Ti、Q344F-40Ti、Q345F-16Ti、Q345F-25Ti、Q345F-40Ti、Q644F-16Ti、 Q64F-25Ti、Q644F-40Ti、Q645F-16Ti、Q645F-25Ti、Q645F-40Ti、Q944F-16Ti、Q944F- 25Ti、Q944F-40Ti、Q945F-16Ti、Q945F-25Ti、Q945F-40Ti、Q44F-150LB(Ti)、Q44F- 300LB(Ti)、Q345F-150LB(Ti)、Q645F-150LB(Ti)、Q945F-150LB(Ti)
适用介质: 氧化性腐蚀介质。

技术规范

设计标准:GB/T12237、ASME B16.34
结构长度:GB/T12221、、ASME B16.10
连接法兰:HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准:JB/T9092、GB/T13927、API598

主体材料

阀体、阀盖:TA1、TA2、TA10、Gr2、Gr3
球体:TA1、TA2、TA10、Gr2、Gr3
阀杆:TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈:PTFE、RPTFE、PPL、PEEK.......

三通钛球阀用户订购提示:

1)、请提供您需订购的钛阀门产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、三通钛球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供钛阀门用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的三通钛球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:三通钛球阀使用说明书
