斯派莎克蒸汽疏水阀

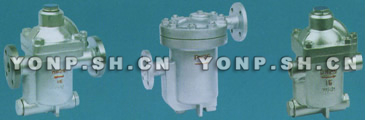

ER105F/ER110/ER116/ER120钟形浮子式 ER25钟形浮子(倒吊桶)式 ER105钟形浮子(倒吊桶)式
ER105F/ER110/ER116/ER120钟形浮子式 ER25钟形浮子(倒吊桶)式 ER105钟形浮子(倒吊桶)式
ER105F/ER110/ER116/ER120钟形浮子式 ER25钟形浮子(倒吊桶)式 ER105钟形浮子(倒吊桶)式外形尺寸图
ER105F/ER110/ER116/ER120钟形浮子式 ER25钟形浮子(倒吊桶)式 ER105钟形浮子(倒吊桶)式外形尺寸图
 排量图 →工作压力差MPa
排量图 →工作压力差MPa

特点及性能

1. 对凝结水的发生量适应性强,既可间歇排放,又可连续排放。
2. 内部装有大排量的双阀座差压机械和SCCV关闭系统,体积小而排量大。
3. 内部零件全部采用不锈钢制造,并且安装在阀盖上,维修保养极为方便。
4. 背压率高90%。
5. 汽水分离可靠:(水汽经U型通道从阀下部进入),阀内始终处于水封状态,有效阻止蒸汽泄漏。
6. 敝口形的浮子抗水击,吊桶上设有溢出排气孔,可有效防止蒸汽汽锁,空气气堵现象。(非凝结性的高温空气也可排除)
7. 与杠杆机械结合可制成高压阀。

双阀座压差机械和SCCV关闭方式

SCCV关闭方式和双阀座压差机械安装在同一单元内寿命长久,当凝结水量增大时,吊桶失去浮力使得机械反向密封而产生压差,主阀开启而获得大排量,使用汽设备迅速启动,最大限度地发挥出机器的热效率。

主要外形及连接尺寸


产品型号
Produstion
Type
公称通径
DN
Nominal
Diameter
连接
方式
使用压力
范围
(MPa)
最高允许温度℃ Max
Vouchsafement
Temperature
阀体材质
Material
Of Body
主要零件材质 Material For Main
Parts
外形尺寸(mm)
External Dimensions
L H1 H2 W
ER105
(CS15H-3.7)
20~40 内螺纹
ZG1/2~11/2
0.01~0.3~0.7 220 WCB SUS
(3Cr13)
200 160 135 -
ER105F
(CS45H-3.7)
15~25
32~50
法兰
Flange
0.01~0.3~0.7 220 WCB SUS
(3Cr13)
270 160 135 -
ER110
(CS45H-5.12)
15~25
32~50
法兰
Flange
0.01~0.5~1.2 220 WCB SUS
(3Cr13)
310 160
165
131
167
-
ER116
(CS45H-7.16)
15~25
32~50
法兰
Flange
0.01~0.7~1.6 220 WCB SUS
(3Cr13)
310 160
165
131
167
-
ER120
(CS45H-8.16)
40~65 法兰
Flange
0.05~0.8~1.6 220 WCB SUS
(3Cr13)
420 175 214 -
ER25
(CS45H-25
-40-64)
15~50 法兰
Flange
0.05~2.5~4.5~6.5 425 WCB SUS
(3Cr13)
380 210 180 345
ER105
(CS45H-25
-40-64)
15~50 承插焊 0.05~2.5~4.5~6.5 425 WCB SUS
(3Cr13)
380 210 180 345

ER25/105/110/116/120斯派莎克蒸汽疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、ER25/105/110/116/120斯派莎克蒸汽疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ER25/105/110/116/120斯派莎克蒸汽疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ER25/105/110/116/120斯派莎克蒸汽疏水阀使用说明书
