CS1/44/CS711热静力斯派莎克疏水阀

CS1/44/CS711热静力斯派莎克疏水阀
CS1/44/CS711热静力斯派莎克疏水阀

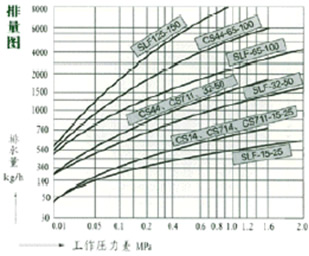

排量图 →工作压力差MPa
排量图 →工作压力差MPa

用途及特点

用途:
波纹管式疏水阀在采暖设备中获得广泛的应用,有充分利用热能的优点,特别适用于蒸汽伴热管线的蒸汽采暖等场合。
特点:
1、平衡压力敏感元件在60-100℃之间自动调节,还可对排放温度手动调整。
2、自动排放空气,无气堵,压力波动时,不影响疏水阀正常工作。
3、温度敏感元件,及阀内部件全采用不锈钢,耐蚀性强,使用寿命长。
4、具有直式和角式及法兰连接形式,体积小、重量轻,安装方便,可任意方位安装。

主要零件材料


零部件名称
材料
阀体、阀盖 WCB、不锈钢
热敏元件 不锈钢
阀座、阀芯 不锈钢
过滤网 不锈钢

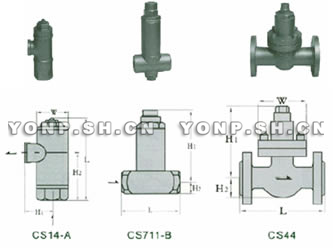

外形连接尺寸及技术参数表


产品型号
公称通径 (DN) 连接方式 使用压力
(MPa)
最高允许温度(℃) 外形尺寸(mm) 参考重量
(㎏)
L H1 H2 W
CS14F-16C 15~25 螺纹 0.01~1.6 220 145 40 85 40 1.6
32~50 175 40 100 74 2.3
CS44F-16C 15~20
25
法兰 0.01~1.6 220 150
160
150 53 55 4.5
32~50 230 160 75 120 13
65~80
100
260
310
180 100 150 25
125~150 350 210 130 170 35
CS714H-16A 15~25 螺纹 0.01~1.6 220 150 40 75 45 4.6
32~50 190 55 100 75 3.3
CS711H-16B 15~25
32~50
螺纹 0.01~1.6 220 95
120
110 35 53 2.2
4
SLF-20 15~20
25
32~50
法兰 0.01~2.0 250 150
160
230
180 70 40
75
5
12.5
SLF-10
20
65~80
100
125~150
法兰 0.01~2.0 250 250
310
350
205 100 170 23
25
34

上海永鹏阀门CS1/44/CS711热静力斯派莎克疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"CS1/44/CS711热静力斯派莎克疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的CS1/44/CS711热静力斯派莎克疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CS1/44/CS711热静力斯派莎克疏水阀使用说明书
