KPF-16平衡阀

原理特点

KPF-16平衡阀是一种具有特殊功能的阀门,具有良好的流量特性,能够合理的分配流量,实现流量定量,可以有效地解决供热(空调)系统中存在的室温冷热不匀问题。由于平衡阀设有开启指示,开度锁定装置及用于流量测定的测压小阀,所以只要在各支路及用户入口装上适当规格的平衡阀。并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内,从而克服了“大流量,小温差”的不合理化现象。KPF-16平衡阀是供热系统中的理想产品,最高介质温度为100℃,欢迎选购。

KPF-16平衡阀
KPF-16平衡阀
KPF-16平衡阀结构图
KPF-16平衡阀结构图

主要技术参数

公称压力 试验压力(MPa) 工作压力(MPa) 工作介质 介质温度
(℃)
壳体 密封 P20 P12
1.6 2.4 1.76 1.5 1.6 0-100

主要零件材质

零件名称 阀体、阀盖、阀瓣、填料压套 阀杆、密封圈 阀杆、螺母 垫圈 填料
材料 灰 铸 铁 不锈钢 铸钢 橡胶石棉板 膨胀石墨

主要外形尺寸

型号 KPF-16
公称压力PN 1.6
公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
尺寸
mm
L 130 150 160 180 200 230 290 310 350 400 480 495 622 698 787 914 978 1295
H 150 160 182 192 250 264 380 413 446 540 623 687 782 914 968 1037 1440 1790
H1 160 170 197 207 270 284 410 448 506 595 688 762 867 1009 1073 1152 1440 1790
Do 80 180 80 90 100 120 200 200 240 240 360 400 500 500 680 680

安装使用注意事项

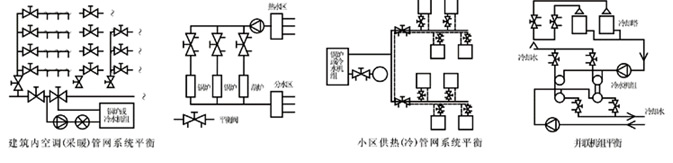

平衡阀的安装位置:平衡阀既可以安装在供水管上,也可以安装在回水管上。一般我们建议装在回水管上,尤其对于高温环路为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管就必要再设截止阀。

KPF-16平衡阀安装使用图
KPF-16平衡阀安装使用图

KPF-16平衡阀用户订购提示:

1)、请提供您需订购的平衡阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、KPF-16平衡阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供平衡阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的KPF-16平衡阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:KPF-16平衡阀使用说明书
