EDRV动态平衡电动调节阀

产品概述

动态平衡电动调节阀是区别与传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。如下图所示,在系统符合波动较大的流量系统中,当系统压力变化时,动态平衡电动调节阀的二段的压差(P1-P3)也随之变化。1、当进口压力P1升高时,(P1-P2)增大这是电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;当进口压力P1降低是,(P1-P2)间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3键的压差式中保持不变。因此这种电动阀的抗干扰能力强,具有动态平衡的功能;2、当电动执行器接收控制信号使阀轴延R向旋转时,P2、P3键的开度也随之变化,。由于不管系统压差(P1-P3)如何变化,P2、P3键的压差(P2-P3)式中不变,因此对应于任意开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线是一致的,没有偏离,因此这种电动调节阀转传统的电动调节阀具有更好的调节特性。

产品简图与流量特性

EDRV动态平衡电动调节阀
EDRV动态平衡电动调节阀
EDRV动态平衡电动调节阀结构图
EDRV动态平衡电动调节阀结构图
动态平衡电动调节阀流量特性曲线图1
动态平衡电动调节阀流量特性曲线图1
动态平衡电动调节阀流量(开度)-压差曲线图2
动态平衡电动调节阀流量(开度)-压差曲线图2

材质

阀体 球墨铸铁 电动执行器外壳 铝合金
阀套 不锈钢 阀芯 黄铜

电动执行器技术参数

产品编号 工作电压 力矩 功率 输入信号 输出信号 环境温度 防水性 重量
9012465 230VAC
24VAC
50N.M 100W 0-10VAC
4-20mA
1-5VDC
0-10VDC
4-20mA
-10-60℃ IP65 2.8kg
9012466 230VAC
24VAC
100N.M 23W 0-10VAC
4-20mA
1-5VDC
0-10VDC
4-20mA
-10-60℃ IP65 3.9kg

接线图

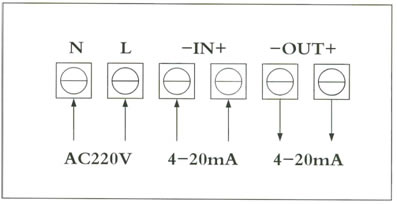

动态平衡电动调节阀接线图
动态平衡电动调节阀接线图

技术参数

产品编号 阀门形式 型号 规格 压差范围 流量范围 工作压力 流量误差 流体温度
9099508 二通 EDRV1 DN25 30-300 0.2-2.9 PN16 5 0-100℃
9099510 EDRV2 DN32 30-300 0.5-4.7
9099512 EDRV3 DN40 30-300 1-7.7
9099550 EDRV4 DN50 30-300 2-12.1
9099551 EDRV5 DN65 30-300 3-20.4
9099552 EDRV6 DN80 30-300 5-30.8
9099553 EDRV7 DN100 30-300 10-45.3
9099554 EDRV8 DN125 30-300 15-70.7
9099555 EDRV9 DN150 30-300 20-101.8
9099556 EDRV10 DN150 40-400 30-110

尺寸参数

产品编号 阀门形式 型号 规格 外形尺寸(mm)
长(L) 中轴线下高(H2) 中轴线上高(H1)
9099508 二通 EDRV1 DN25 160 70 265
9099510 EDRV2 DN32 180 110 275
9099512 EDRV3 DN40 200 110 285
9099550 EDRV4 DN50 230 120 290
9099551 EDRV5 DN65 290 124 339
9099552 EDRV6 DN80 310 150 348
9099553 EDRV7 DN100 350 158 357
9099554 EDRV8 DN125 400 193 379
9099555 EDRV9 DN150 480 193 379
9099556 EDRV10 DN150 480 193 379

EDRV动态平衡电动调节阀用户订购提示:

1)、请提供您需订购的平衡阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、EDRV动态平衡电动调节阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供平衡阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的EDRV动态平衡电动调节阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:EDRV动态平衡电动调节阀使用说明书

联系上海永鹏获取更多EDRV动态平衡电动调节阀产品信息:
销售热线:021-5662 3667
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn
