Z41T黄铜明杆闸阀

Z41T黄铜明杆闸阀
Z41T黄铜明杆闸阀

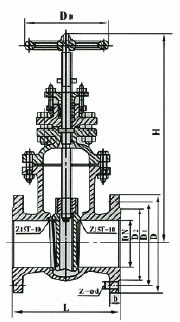

Z41T黄铜明杆闸阀外形尺寸图
Z41T黄铜明杆闸阀外形尺寸图

主要尺寸及重量

公称通径
DN(㎜)
尺寸㎜ 重量
L D D1 D2 b Z-фd H Lo
系列1 系列2 系列3
40 165 165 - 130 100 80 16 4-ф14 300 160 -
50 180 178 180 140 110 90 16 4-ф14 345 180 17
65 195 190 - 160 130 110 16 4-ф14 376 180 20
80 210 203 210 185 150 125 18 4-ф18 417 200 27
100 230 229 230 205 170 143 18 4-ф18 460 200 50
125 255 254 - 235 200 175 20 8-ф18 525 240 70
150 280 267 280 260 225 200 20 8-ф18 567 240 95
200 330 292 330 315 280 255 22 8-ф18 705 320 150
250 380 330 450 370 335 310 24 12-ф18 800 320 200
300 420 356 500 435 395 362 24 12-ф23 886 400 280
350 450 381 550 485 445 412 26 12-ф23 968 400 360
400 480 406 600 535 495 462 28 12-ф23 1090 500 500
450 510 432 - 590 550 518 28 12-ф23 1175 500 590
500 540 457 700 640 600 568 30 12-ф23 1414 720 680
600 600 508 600 755 705 670 30 12-ф23 1593 720 951
700 660 610 - 860 810 775 30 12-ф23 1812 800 1950

Z41T黄铜明杆闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Z41T黄铜明杆闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Z41T黄铜明杆闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Z41T黄铜明杆闸阀使用说明书
