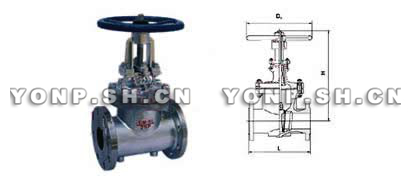

B41H/W保温明杆闸阀

B41H/W保温明杆闸阀
B41H/W保温明杆闸阀

概述

保温明杆闸阀主要用于石油、化工、冶金、制药等各类系统中,该阀门的夹套焊装于阀门的两法兰之间,阀门的侧面、底部设置有夹套的连接口,夹套中可自由地流过蒸汽或其它热的保温介质,确保粘稠介质可顺畅地流过阀门.

技术参数

产品名称 : B41H/W保温明杆闸阀
型号: B41H/W
口径: 40~300mm
压力: 1.6MPa~2.5MPa
材质: 铸钢、不锈钢

设计与制造标准

设计与制造:GB12234
法兰尺寸:JB/T79 GB9113
压力温度:GB9131
结构长度:GB12221
对焊连接尺寸:---
检验与试验:GB13927

安装尺寸及重量

GB 1.6Mpa
DN 40 50 65 80 100 125 150 200 250 300
L 200 250 265 280 300 325 350 400 450 500
H 310 355 375 435 500 615 675 815 970 1145
D0 200 240 240 280 300 320 360 400 450 560
GB 2.5Mpa
DN 40 50 65 80 100 125 150 200 250 300
L 200 250 265 280 300 325 350 400 450 500
H 310 355 375 435 500 615 675 815 970 1145
D0 240 240 280 300 320 360 400 450 560 640

B41H/W保温明杆闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、B41H/W保温明杆闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的B41H/W保温明杆闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:B41H/W保温明杆闸阀使用说明书
