当前位置: 首页 >>截止阀 >> J11W铜内螺纹截止阀

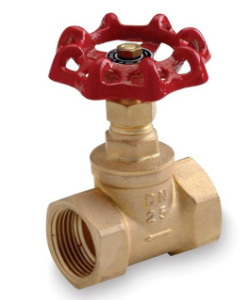

J11W铜内螺纹截止阀

J11W铜内螺纹截止阀
J11W铜内螺纹截止阀
J11W铜内螺纹截止阀外形尺寸图
J11W铜内螺纹截止阀外形尺寸图

主要性能规范


型号
公称压力
(MPa)
试验压力PS(MPa) 工作压力Ps 工作温度℃ 适用介质
壳体 密封
J11W-16T 1.6 2.4 1.76 1.6 ≤200 油类
J11W-16P 硝酸类腐蚀性介质

主要零部件材料

零件
名称
阀体、阀盖、阀瓣 密封圈 密杆 填料 垫片
材料 灰铸铁 黄铜 碳钢 油浸石棉盘根 橡胶石棉板

主要尺寸及重量


公称通径
DN
管螺纹
G
尺寸㎜ 重量
L L1 S H H1 Do
15 1/2 90 14 32 109 117 55 0.9
20 3/4 100 16 36 109 117 55 1.1
25 1 120 18 46 132 142 80 1.8
32 1 1/4 140 20 55 156 168 100 2.5
40 1 1/2 170 22 65 167 182 100 3.7
50 2 200 24 80 182 200 120 5.5
65 2 1/2 260 26 95 200 223 146 9.3
公称通径
DN
管螺纹
G
尺寸㎜ 重量
L L1 S H H1 Do
15 1/2 65 12 30 81 87 60 0.6
20 3/4 75 13 36 87 94 60 0.8
25 1 90 15 46 99 107 80 1.1
32 1 1/4 105 16 55 112 122 90 2.1
40 1 1/2 120 18 62 125 137 100 2.8
50 2 140 20 75 140 155 100 4.4

永鹏阀门J11W铜内螺纹截止阀用户订购提示:

1)、请提供您需订购的截止阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"J11W铜内螺纹截止阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供截止阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的J11W铜内螺纹截止阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:J11W铜内螺纹截止阀使用说明书
