当前位置: 首页 >>截止阀 >> J61Y(夹箍式)电站用对焊契式截止阀

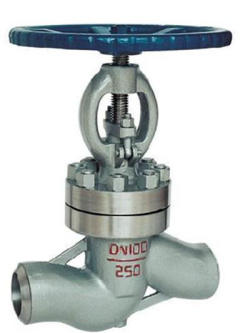

J61Y(夹箍式)电站用对焊契式截止阀

 J61Y/J61YP54(夹箍式)电站用对焊契式截止阀结构图
J61Y/J61YP54(夹箍式)电站用对焊契式截止阀结构图

应用规范


设计与制造
JB/T3595
连接端尺寸 结构长度 JB/T3595
焊端尺寸 JB/T79
检验与试验 JB/T3595
材料 碳钢 GB/T12229
合金钢 ZB/J98015
JB/T5263
标志 GB/T12220
供货 JB/T7928

主要零件材料及主要用途


型号
阀体 阀盖 阀瓣 阀座 阀杆 填料 适用介质 适用温度
J61Y-(320) A105 2Cr13+ Stellite12 D507Mo 2Cr13 柔性石墨 水、蒸汽 425
J61Y-(320)PI Ocr18Ni9Ti(F321) 321+ Stellite12 Stellite6 321 柔性石墨 水、蒸汽 540
J61Y-P54(170) 12CrLMoV 12CrMoV+ Stellite12 Stellite6 25CrMo1Va 柔性石墨 蒸汽 570

主要外形尺寸、连接尺寸及重量


型 号
公称直径
NP(Mpa)
公称通径
DN(mm)
标准值 参考值
L d D1 D2 h Do H H1 质量(Kg)
J61Y-320 32 10 110 10 12 24 13.5 160 215 36 5.7
J61Y-P54170 P5417 10 110 10 12 24 13.5 160 215 36 5.7
J61Y-320 32 15 150 113 16 35 12 200 247 45 10.5
J61Y-320PI 32 15 150 13 16 35 12 200 247 45 10.5
J61Y-P54200V P5420 15 150 13 16 35 12 200 247 45 10.5
J61Y-320 32 20 150 19 22 35 18 200 247 47 9.9
J61Y-P54170V P5417 20 150 19 22 35 18 200 247 47 9.9
J61Y-320 32 25 180 20.5 24 52 21 240 290 66 13.2
J61Y-320PI 32 25 180 20.5 24 52 21 240 290 66 13.2
J61Y-P54200V P5420 25 180 20.5 24 52 21 240 290 66 13.2
J61Y-320 32 32 180 27 31 52 24 240 282 66 12.8
J61Y-P54170 P5417 32 180 27 31 52 24 240 282 66 12.8

型 号
公称直径
NP(Mpa)
公称通径
DN(mm)
标准值 参考值
L d D1 D2 h Do H H1 质量(Kg)
J61Y-320 32 10 110 10 12 24 13.5 160 215 36 5.7
J61Y-P54170 P5417 10 110 10 12 24 13.5 160 215 36 5.7
J61Y-320 32 15 150 113 16 35 12 200 247 45 10.5
J61Y-320PI 32 15 150 13 16 35 12 200 247 45 10.5
J61Y-P54200V P5420 15 150 13 16 35 12 200 247 45 10.5
J61Y-320 32 20 150 19 22 35 18 200 247 47 9.9
J61Y-P54170V P5417 20 150 19 22 35 18 200 247 47 9.9
J61Y-320 32 25 180 20.5 24 52 21 240 290 66 13.2
J61Y-320PI 32 25 180 20.5 24 52 21 240 290 66 13.2
J61Y-P54200V P5420 25 180 20.5 24 52 21 240 290 66 13.2
J61Y-320 32 32 180 27 31 52 24 240 282 66 12.8
J61Y-P54170 P5417 32 180 27 31 52 24 240 282 66 12.8

永鹏阀门J61Y(夹箍式)电站用对焊契式截止阀用户订购提示:

1)、请提供您需订购的截止阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"J61Y(夹箍式)电站用对焊契式截止阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供截止阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的J61Y(夹箍式)电站用对焊契式截止阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:J61Y(夹箍式)电站用对焊契式截止阀使用说明书
