HX型呼吸阀
产品概述
HX型系列呼吸阀是固定在储罐顶上的通风装置，以保证罐内压的正常状态，防止罐内超压或超真空合储罐遭受损坏，也可减少液体挥发损耗。呼吸阀根据国家(石油化工设计防火规范)(GB50160-92)的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”，而我国呼吸阀产品类型单一，还满足了不石油化工各部门的需要，为了解决上述问题，我厂与中石化总公司北京设计院共同研制开发HX型系列新产品。HX型系列呼吸阀具有类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏水等优点。产品有单呼阀、单吸阀、呼吸阀、各种结构形式均可与阻火器组合构造，也可配制所需的接管。HX型系列呼吸阀实为目前国内呼吸阀中的佼佼者，已成为中石化总公司工程建设部推荐产品。
代号说明
1、呼吸阀代号以HX表示，HXF为阻火呼吸阀代号。
2、呼吸阀类型代号以吸入和呼出口有否接管来分类，共8种，见表1。
| 代号 | 类型 | 代号 | 类型 |
| HX1 | 呼吸阀 | HXF1 | 阻火呼吸阀 |
| HX2 | 带双接管呼吸阀 | HXF2 | 带双接管阻呼吸阀 |
| HX3 | 带呼入接管呼吸阀 | HXF3 | 带吸入接管阻呼吸阀 |
| HX4 | 带呼出接管呼吸阀 | HXF4 | 带吸出接管阻呼吸阀 |
| HX5 | 单呼阀 | HXF5 | 阻火单呼阀 |
| HX6 | 单吸阀 | HXF6 | 阻火单吸阀 |
| HX7 | 带接管呼出阀 | HXF7 | 带接管阻火呼出阀 |
| HX8 | 带接管吸入阀 | HXF8 | 带接管阻火吸入阀 |

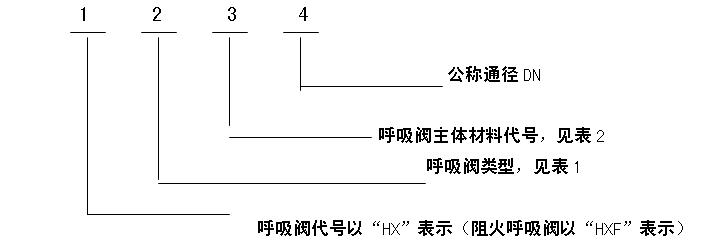

表示主体材料见表2
| 代号 | 主体材料 | 阀盘和阀座 | 阀密封件 |
| Ⅰ | ZG200-400 | 0Cr19Ni9 | F4 |
| Ⅱ | ZG0Cr18Ni9 | 和主体材料相同 | |
| Ⅲ | ZG0Cr18Ni9Ti | ||
| Ⅳ | ZG0Cr18Ni12Mo2Ti | ||
| Ⅴ | ZA1si7Mg |
标志意义
操作压力和使用环境温度
呼出压力：B、+980Pa C、+175Pa D、+4KPa E、+18KPa
吸入压力：B、-295Pa C、-295Pa D、-0.5KPa
（操作压力指标也可以由用户指定）
使用环境温度：-30℃～60℃
工作介质
汽油、煤油、柴油、芳烃、硫、空气等，或其他石油化工物料，阻火类别的选用“HGJ21-89”选行，选ⅡA级或ⅡB级由用户指定。
制造和检验标准
参照“SY7511-87”、“GB5908-86”等标准进行制造和验收。
注：法兰连接采用HG5010-58、PN1.0MPa，也可以根据用户需要，按HGJ、JB、ANSI-B16.5，JIS等其它标准进行制造。
外型连接尺寸
HX1型呼吸阀 DN50-400
HXF1型阻火呼吸阀 DN50-400
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 | 820/900 | 940/1020 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 | 1100 | 1250 |
HX2型双接管呼吸阀 DN50-250
HXF2型双接管阻火呼吸阀 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 |
| H1 | 110/180 | 180/250 | 180/250 | 220/290 | 260/330 | 320/400 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 |
HX3型带吸入接管呼吸阀 DN50-250
HXF3型带吸入接管阻火呼吸阀 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 |
| H1 | 110/180 | 180/250 | 180/250 | 220/290 | 260/330 | 320/400 |
| L | 310 | 450 | 450 | 635 | 800 | 950 |
HX4型带呼出接管呼吸阀 DN50-250
HXF4型带呼出接管阻火呼吸阀 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 280/350 | 430/500 | 430/500 | 530/600 | 630/700 | 740/820 |
| H1 | 110/180 | 180/250 | 180/250 | 220/290 | 260/330 | 320/400 |
| L | 310 | 450 | 450 | 635 | 800 | 950 |
HX5型单呼阀 DN50-250
HXF5型阻火单呼阀 DN50-500
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 |
| H | 250/320 | 400/470 | 400/470 | 470/540 | 550/620 | 620/700 | /780 | /900 | /1100 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 | 1100 | 1250 | 1200 |
HX6型单吸阀 DN50-250
HXF6型阻火单吸阀 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 270/340 | 400/470 | 400/470 | 470/540 | 550/620 | 620/700 |
| L | 300 | 450 | 450 | 650 | 850 | 1000 |
HX7型带接管呼出阀 DN50-300
HXF7型带接管阻火呼出阀 DN50-300
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H | 250/320 | 400/470 | 400/470 | 470/540 | 550/625 | 620/700 | 700/780 |
| H1 | 110/180 | 160/270 | 160/270 | 200/270 | 250/320 | 290/370 | 320/400 |
| L | 300 | 420 | 420 | 520 | 650 | 760 | 880 |
| L1 | 165 | 250 | 250 | 320 | 400 | 480 | 550 |
HX8型带接管吸入阀 DN50-250
HXF8型带接管阻火吸入阀 DN50-250
| DN | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 250/320 | 400/470 | 400/470 | 470/540 | 550/625 | 620/700 |
| H1 | 110/180 | 160/230 | 160/270 | 200/270 | 250/320 | 290/370 |
| L | 300 | 420 | 420 | 520 | 650 | 760 |
| L1 | 165 | 250 | 250 | 320 | 400 | 480 |
HXF7Y型异径带接管阻火呼出阀
HX7Y型异径带接管呼出阀
| 产品型号 | 进入口径×呼出口径 | H | H1 | L | L2 |
| HX7Y | DN250×DN300 | 700 | 380 | 760 | 480 |
| HX7Y | DN80×DN100 | 470 | 270 | 420 | 250 |
| HXF7Y | DN100×DN150 | 480 | 280 | 420 | 250 |
| 备注 | “Y”表示进出口不一致，即异径。 | ||||
注：连接法兰符合JB78-59《铸铁法兰》的规定
