您现在位于:首页 >> 呼吸阀 >> FPB燃气阻火器

FPB燃气阻火器

FPB燃气阻火器
FPB燃气阻火器

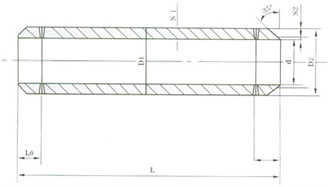

FPB燃气阻火器外形尺寸图
FPB燃气阻火器外形尺寸图

用途

燃气阻火器主要适用于:
FPB燃气阻火器是由引进国外先进技术,利用不同材质的不同熔点研制而成,目前已经许多冶金设计院和大型冶金企业使用,阻火效果可靠。FPB燃气阻火器适用于管道通径DN15-450mm,工作压力不大于3MPa的氧气管道阻火之用。燃气阻火器分阀门前(FP)、阀门后(FPB)两种,阻火管材质一般为纯钢(T)。

规格选用表

型 号 公 称 压 力 3.0MPa (30KGf/cm2)
公 称 直 径 主 要 尺寸(mm)
DN D1 d D2 S1 S2 Lo L
FP-1.5TⅠ 15 18 12 18 3 3 49 500
FP-1.5Ⅱ 15 22 16 22 3 3 49 500
FP-2.0T 20 25 19 25   3 10 500
FP-2.5Ⅱ 25 81 20 32 3 3 49 500
FP-3.2TⅠ 25 34 28 34 3 3 49 500
FP-3.2TⅡ 32 38 31 38 3.5 3.5 49 500
FP-4.0TⅠ 32 42 35 42 3.5 3.5 49 500
FP-4.0TⅡ 40 45 38 45 3.5 3.5 49 500
FP-5.0TⅠ 40 48 41 48 3.5 3.5 49 500
FP-5.0TⅡ 50 60 52 60 4 4 49 500
FP-0.5T 50 57 48 67 4.5 4.5 49 500
FP-6.5T 65 76 68 76 4 4 49 500
FP-8T 80 90 80 89 4.5 4.5 49 500
FP-15TⅠ 100 169 147 168 6 6 89 500
FP-15TⅡ 150 168 166 168 6 6 99 500
FP-20T 200 226 206 218 10 6.5 149 500
FP-25T 250 289 269 273 12 7 149 500
FP-80T 800 387 509 323 14 8 149 500
FP-85T 350 391 359 377 16 9 149 500
FP-40T 400 444 408 428 18 9 149 500
FP-45T 450 498 458 478 20 10 149 500
FP-50T 500 550 508 528 20 12 149 500

FPB燃气阻火器用户订购提示:

1)、请提供您需订购的呼吸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、FPB燃气阻火器产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供呼吸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的FPB燃气阻火器使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:FPB燃气阻火器使用说明书
