UD-C/V2A/RSSM微型活塞式电磁阀

UD-C型微型活塞式电磁阀

UD-C-10
UD-C-10

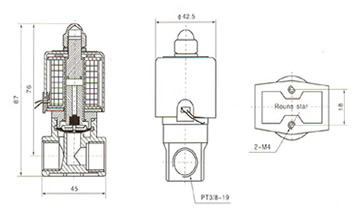

UD-C外形尺寸图
UD-C外形尺寸图

主要技术参数

型号 UD-C-10
使用介质 热水、气、空气、水、温水、油
流体温度 -5℃~100℃
动作方式 先导式 、直动式
型式 常闭式
工作压力 0~10kg/cm2
流量孔径 10mm
连接方式 PT3/8
阀体材质 热锻黄铜
油封材质 丁腈橡胶、NBR 、VITON
CV值 4•B
额定电压 AC:220V 110V 50/60Hz DC:220V 24V 12V
线圈功率 AC220V:11VA DC24V:9.5W
电压波动范围 ±10%

V2A型微型活塞式电磁阀

V2A
V2A
V2A内部结构外形尺寸图
V2A内部结构外形尺寸图

主要技术参数

使用流体 空气、水、瓦斯、温水、低真空
反应时间 2-6毫秒
流体温度 -5℃~100℃
环境温度 -10℃~40℃
动作方式 直动式
型式 常闭式
额定电压V AC 220、110 50/60Hz
DC 220、24、12
电压波动范围 ±10%
连续使用 100%
保护等级 IP65
功率 AC 220V:8VA DC 24V:6.5W
耐热等级 GLASS B 130℃
油封材质 NBR或VITON
阀体材质 PP+FIBER GLASS
磁头、动铁芯 IJ117
分磁环 紫铜

主要规格

型号 连接尺寸 流量孔径 CV 使用压力(Mpa)
V2A 1/4"NPT 3.0mm 0.23 最小 最大-AC 最大-DC
0 1.0 1.0

RSSM型 微型活塞式电磁阀

RSSM-3
RSSM-3

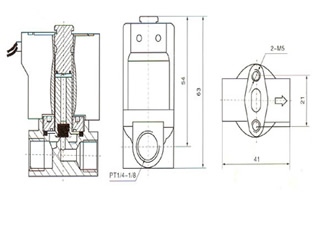

 RSSM外形尺寸图
RSSM外形尺寸图

选用规格

型号 通径 螺纹连接 CV值 线圈功率
RSSM-2 2mm G1/8〃 0.2 AC 220V:8VA
DC 24V:6.5W
RSSM-3 3mm G1/4〞 0.4
RSSM-4 4mm G1/4〞 0.6

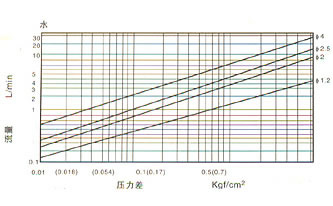

RSSM型微型活塞式电磁阀流量图

RSSM型微型活塞式电磁阀流量图
RSSM型微型活塞式电磁阀流量图

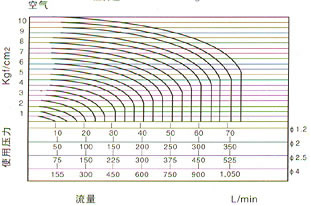

RSSM型微型活塞式电磁阀使用压力图
RSSM型微型活塞式电磁阀使用压力图

注:常开阀高度H增加20mm。

UD-C/V2A/RSSM微型活塞式电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、UD-C/V2A/RSSM微型活塞式电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的UD-C/V2A/RSSM微型活塞式电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:UD-C/V2A/RSSM微型活塞式电磁阀使用说明书

联系上海永鹏获取更多UD-C/V2A/RSSM微型活塞式电磁阀产品信息:
