您现在位于:首页 >> 电磁阀 >活塞式电磁阀 >> 2L活塞式蒸汽电磁阀

2L活塞式蒸汽电磁阀

2L-200-25
2L-200-25
2L-200-25J
2L-200-25J
 2L活塞式蒸汽电磁阀内部结构外形示意图
2L活塞式蒸汽电磁阀内部结构外形示意图

产品规格

型号 2L
接管口径 10 15 20 25 35 40 50
适用介质 蒸汽、水、空气
动作方式 引导式(先导式)
型式 常闭式
流量孔径mm 17 22 30 50
CV值 4.8 12 20 48
接管口径G 3/8〞 1/2〞 3/4〞 1〞 11/4〞 11/2〞 2〞
使用流体粘度 20CST以下
使用压力Kg/cm2 蒸汽、水、空气:0.5∽15 蒸汽、水、空气:1∽15
最大耐压力Kg/cm2 20
工作温度℃ -5∽180(US工作温度-5∽200℃)
使用电压范围 ±10%
本体材质 黄铜和不锈钢两种,不锈钢在型号后加“J”
油封材质 聚四氟乙烯 PTFE
外形尺寸L×H 82×146 82×146 82×146 91×162 112×185 112×185 165×225

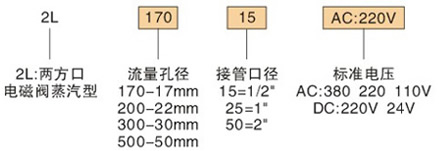

订货代码

2L活塞式蒸汽电磁阀订货代码
2L活塞式蒸汽电磁阀订货代码

备注:其它电压请直接和上海永鹏泵阀有限公司技术部接洽。需要不锈钢体,请在订货时提出,型号后面加J,如:2L-170-20-J

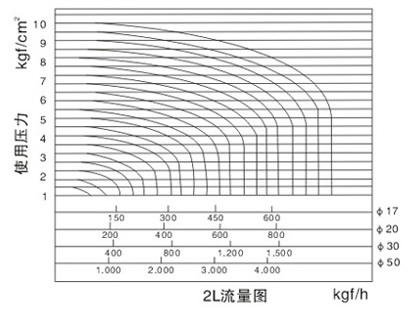

流量曲线表

2L170-15 2L200-25 2L300-25 2L500-50 2L170-20 2L300-40 饱和水蒸气

2L活塞式蒸汽电磁阀流量曲线
2L活塞式蒸汽电磁阀流量曲线

2L活塞式蒸汽电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、2L活塞式蒸汽电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的2L活塞式蒸汽电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:2L活塞式蒸汽电磁阀使用说明书
