Q61SY/Q41SY高温高压球阀

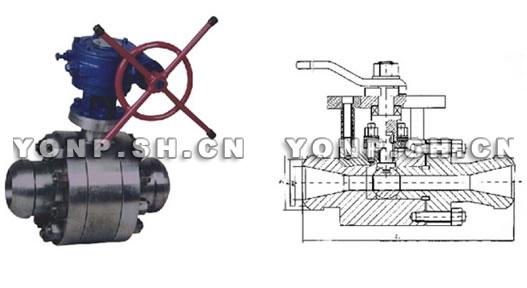

Q61SY/Q41SY高温高压球阀1
Q61SY/Q41SY高温高压球阀1

特点

1. 一体式的阀座,不存在阀体、阀座连接问题
2. 超硬球迷(HV1000~1200威氏硬度等级)。标准球体经特殊超硬工艺,加上特殊研磨技术,使球面与密封面完全吻合。
3. 分体式结构设计,使维护更加方便,使用更加安全。
4. 每次操作时风力的阀座边缘都可以把球踢刮擦干净。
5. 阀座始终受到球体的保护,避免了流体的冲蚀。
6. 阀座蝶簧提供了连续的机械压力,保证热应力变化时球体与阀座始终密合。
7. 独立加大尺寸的阀杆,配合阀杆定向换,保证了阀杆的对中性及稳定性。
8. 双重密封环的组合填料,避免了外泄漏。
9. 90°旋转的阀杆,不会磨损填料。

主要零件材料

名称 name 材料material
球体 Ball Inconel 718/HVOF-CCC
密封阀座 Seal seat Inconel 718/HVOF-CCC
阀体 Body A105A 或182-F22
阀杆 stem 431SS
阀杆定向环 direction detection link 431SS
推力轴承 Thrust bearing 431SS
填料压盖 gland 431SS
填料 Packing 304+石墨 304+Flexible graphite
推力阀座Thrust seat 431SS
阀座弹簧 Spring Inconel 718

应用工况

锅炉疏水
气流疏水
锅炉定排,连排
给水系统疏水
汽包排放
过热器排放及疏水
吹灰器隔离
旁路管线隔离
省煤器联箱疏水

适应规格

DN10~100
可应用在所有压力等级 ,从4.0~32.0MPa

连接方式

焊接;法兰

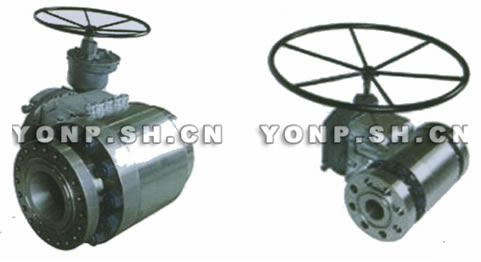

Q61SY/Q41SY高温高压球阀2
Q61SY/Q41SY高温高压球阀2

主要连接尺寸

型号Type PN 公称通径Nominal diameter 只要尺寸(mm)Main dimensions
L D1 D
Q61SY Q41SY 16MPa 10 165 15 28
15 165 17 40
20 190 23 42
25 254 27 42
32 279 32 50
40 305 40 60
50 368 48 70
65 381 65 93
80 419 80 130
100 457 100 142
32MPa 10 165 15 28
15 165 17 40
20 190 23 42
25 254 27 42
32 279 32 50
40 305 40 60
50 451 48 70
65 508 65 93
80 578 80 130
100 673 100 142

上海永鹏阀门Q61SY/Q41SY高温高压球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Q61SY/Q41SY高温高压球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q61SY/Q41SY高温高压球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q61SY/Q41SY高温高压球阀使用说明书
