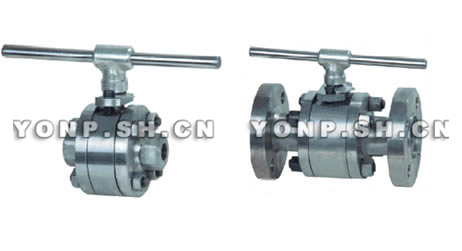

三片式法兰高压球阀

三片式法兰高压球阀
三片式法兰高压球阀
三片式法兰高压球阀
三片式法兰高压球阀

产品特点

1.气动球阀流体阻力小,是所有阀类中流体阻力最小的一种,启闭迅速方便,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动球体0~90°,就能快速完成启闭动作或调节动作。球芯通道平整光滑,不易沉积介质,可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元;
2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变球芯的旋转角度,可实现比例调节动作。
3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。
4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损

外形尺寸

公称通径DN(mm) 尺寸(mm) 执行器
三段式 对焊式 承插焊式
G L d D L d L d D1 A
6 1/4 65 11.6 65 11.6 18 65 11.6 14.1~14.3 9.5 GT52/GT63K
10 3/8 65 12.7 65 12.7 18 65 12.7 17.55~17.8 9.5 GT52/GT63K
15 1/2 67 15 67 15.8 24 67 15 21.7~21.95 9.5 GT52/GT63K
20 3/4 82 20 82 20 28 82 20 27.05~27.3 11.1 GT63/GT83K
25 1 91 25 91 25 34 91 25 33.8~34.05 12.7 GT63/GT83K
32 11/4 108 32 108 32 41 108 32 42.55~42.8 14.3 GT63/GT83K
40 11/2 129 38 129 38 49 129 38 48.65~48.9 15.9 GT83/GT110K
50 2 148 50 148 50 62 148 50 61.1~61.35 17.4 GT83/GT110K
65 21/2 186 64 193 64 78         GT110/GT127K
80 3 206 78 222 78 94         GT127/GT127K
100 4 240 98 273 98 124         GT127/GT160K

上海永鹏阀门三片式法兰高压球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"三片式法兰高压球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的三片式法兰高压球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q947浮动球抗硫高压球阀使用说明书

联系上海永鹏获取更多三片式法兰高压球阀产品信息:
销售热线:021-5662 3667
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn
