转鼓格栅除污机

设备用途

主要用于市政污水及工业废水处理工程中,去除水中的漂浮物,该机集截污、齿耙除渣、螺旋提升、压榨脱水四种功能于一体,是一种新型高效的格栅除污机。


转鼓格栅除污机

工作原理及构造

处理水中的漂浮物经栅筐过滤后截留于筐内、栅面上,随着截留污物量的増多,过滤面积逐渐减少,水头损失逐渐増大。当筐内外水位差达到设定值时,除污耙自动回转梳除栅道,卸入栅筐中的集渣斗内,由斗底部的螺旋输送机提升,栅渣边上行边沥水,至顶端压榨段时挤压脱水,脱水后的栅渣固含量可达40%左右,入贮渣容器中,外运处理。

主要特点

1、 清渣彻底,分离效果高; 2、 过滤面积大,水力损失小; 3、 集多种功能于一体,结构紧凑; 4、 全不锈钢结构,维护工作小。

型号说明

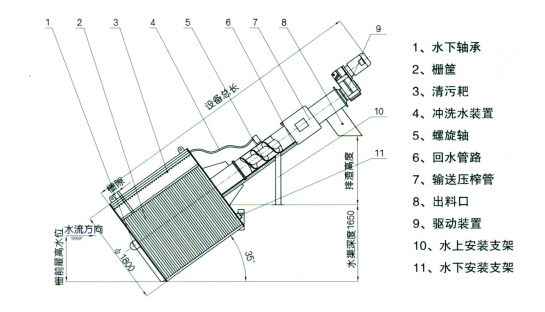

机构示意图

性能参数及外形尺寸表

型号 栅隙(mm) 过水流量 质量(kg) 电机功率(kw) 外形尺寸
(m3/h) L D
ZG-600   125 680 1.1 6000 600
ZG-800   220 880 800
ZG-1000   370 980   7000 1000
ZG-1200   510 1080 1.5 1200
ZG-1400   730 1680   8000 1400
ZG-1600 0.2-10 1010 2150   1600
ZG-1800 1340 2450 2 9000 1800
ZG-2000   1600 3650 2000
ZG-2200   2000 4100   10000 2200
ZG-2400   2400 4750   2400
ZG-2600   3000 6250 3 11000 2600
ZG-3000   3700 9250   3000
注:表中过水量为2mm栅隙时的过水量。

订货说明

1、 注明过滤水量、栅筐直径、栅片净距,并提供工艺及土建图;
2、 整机为不锈钢材质,若有特殊水质,请提供水质资料。

上海永鹏转鼓格栅除污机客户订购提示:

1)、请提供您需订购的格栅除污机 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"转鼓格栅除污机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新转鼓格栅除污机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:转鼓格栅除污机使用说明书。
