您现在位于:首页 >> 格栅除污机 >> FH型循环式齿耙除污机

FH型循环式齿耙除污机

设备用途

主要用于市政污水处理厂、自来水厂、电厂进水口,也可作为纺织食品加工、造纸、皮革等行业生产工艺的专用设备。


FH型循环式齿耙除污机

主要特点

1、 结构简单、安装方便、故障率低;
2、 有过载保护装置,质量可靠,除渣效率高;
3、 通过自动控制,降低运行管理费用;
4、 最小间隙1mm,是典型的细格栅;
5、 齿耙强度高,有尼龙与不锈钢两种材质供选择。

型号说明

性能参数及外形尺寸表

参数 功率 过水流量(m3/h) 设备宽B1 (mm) 井宽B (mm)
型号
  h| (m) I I mm)
  2.5 5 7.5 1 3 5 10 U
FH-400 0.37kw   170 340 420 540 540 400 500
FH-500 0.55kw   240 620 590 960 750 500 600
FH-600 308 720 764 1160 960 600 700
FH-700     360 880 930 1420 1160 700 800
FH-800     440 1024 764 1580 1620 800 900
FH-900 0.75kw   550 1160 930 1830 1580 900 1000
FH-1000     580 1310 764 2080 1830 1000 1100
FH-1100 650 1470 930 2250 2080 1100 1200
FH-1200 1.1kw   710 1866 1750 2400 2250 1200 1300
FH-1500 1.5kw   920 1840 2000 2250 2400 1500 1600

注:1、表中过水流量均在:栅前水位h=1m,流速V=1m/s的前提下;2、上表功率均在齿?移动速度V=2m/min情况下; 3、表中H指水池深度,b指齿耙间隙。

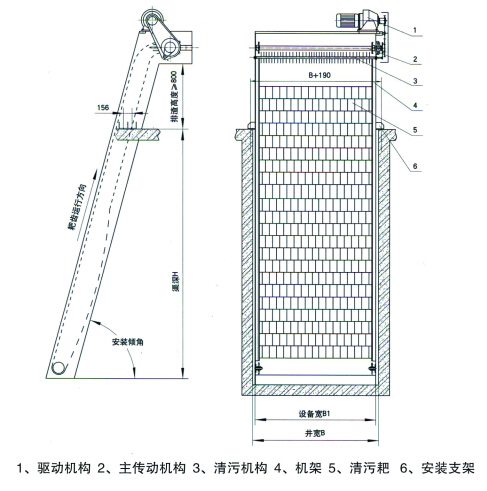

安装示意图

订货说明

1、 注明渠深H及齿隙b,排渣口高度未注按750;
2、 安装角度60° ~80°,订货时请注明,未注时按75° ;
3、 存放、输送或压榨垃圾的配套设备可另订;
4、 介质温度矣60°C,特殊水质应注明;
5、 当B>1500mm时,应考虑并联格栅结构(两组链条由一个传动配置拖动)。

上海永鹏FH型循环式齿耙除污机客户订购提示:

1)、请提供您需订购的格栅除污机 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"FH型循环式齿耙除污机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新FH型循环式齿耙除污机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:FH型循环式齿耙除污机使用说明书。
