您现在位于:首页 >> 管道泵 >> ISB型便拆卧式管道泵

ISB型便拆卧式管道泵

ISB型便拆卧式管道泵(简称:ISB便拆式管道泵),提供的为便拆式卧式单级单吸管道离心泵,非自吸式装有标准风冷电机和机械密封。电机使用符合IEC(欧共体标准)和DIN(德国工业标准)全封闭风冷电机。独特设计的电机和泵体,采用同轴联接,同心度加工精度高。用来输送稀薄、清洁的、非侵蚀型、非易爆且不含固体颗粒或纤维的液体。上海永鹏生产的便拆卧式管道泵设计应用于星级宾馆、公寓大厦、高层住宅的生活给水、空调系统、冷却、冷冻水循环、采暖系统补水、消防系统增压、游泳池水循环等场合,以及供水和分配水,在自来水厂和分站的增压、人工喷水灌溉、滴水灌溉和泛滥式灌溉。在冷却和加热系统中的循环。在贵州省造纸厂和制糖工业、钢铁生产、调制水、冷凝水传输和锅炉给水。洗涤和清洗装置,喷漆时的水地分间车间,水箱和蓄水池的抽空和注满水,除尘装置的增湿。还可用于环境工程方面的过滤装置、水处理系统、除尘装置、再冷却系统和滤水处理。

ISB型便拆卧式管道泵图
ISB型便拆卧式管道泵

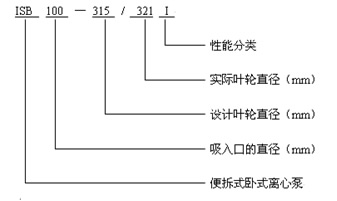

ISB型便拆卧式管道泵型号说明

ISB型便拆卧式管道泵型号说明
ISB型便拆卧式管道泵型号说明

ISB型便拆卧式管道泵性能参数

性能 流量 扬程 配套功率 工作压力 介质温度范围 进出口径
参数 1900m3/h 133m 250kw 10巴巴和16巴 -10℃—+80℃ DN40-DN400mm

电机

性能 转速 电压 频率 防护等级 绝缘等级 环境温度
参数 2900/1450/970r/min 380V 50Hz IP44、IP54 B、F级 最高+40℃

ISB管道泵结构图

ISB管道泵结构图
ISB管道泵结构图

ISB型便拆卧式管道泵特点

泵壳
带有法兰的螺旋形通道铸铁泵壳,采用电机加长轴联接,当泵转子部件需保养或更换配件时,不需拆电机、泵体、只需打开泵盖取出叶轮、密封、更换便可,法琳娜尺寸符合GB216.5,进出口的尺寸相同。泵壳底部装有一放水螺塞。
叶轮
ISB型便拆卧式管道泵的叶轮为密闭轴向型叶轮,背部有平衡孔,表面光滑,被加工的尺寸上高度精确,并保证具有良好的平衡。
轴封
ISB型便拆卧式管道泵都有一只免维护非平衡性碳/碳化钨橡胶波纹管机械轴封,气门螺塞通道中液体的循环确保轴封润滑和冷却。

轴表面为高精度表面,尺寸合理,大大延长了轴封的寿命。
安装
当安装泵时,为了极限的防止振动和噪音的传递,可将泵安装在隔振材料上,使来自泵组振动和噪音进一步减少。泵在安装或运行时不允许作为管道的支撑,在所有的工况下均不受外力。
联接
可以安装在水平或垂直的管路中,这要取决于电机大小。
装有7.5kw及以上电机的泵只可水平安装,即电机/泵的轴要水平。
建议在泵的进出口装上闸阀,防止泵在清洗或修理时系统内的水流失。

ISB型便拆卧式管道泵客户订购提示:

1)、请提供您需订购的管道泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、ISB型便拆卧式管道泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供管道泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新ISB型便拆卧式管道泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:ISB型便拆卧式管道泵使用说明书。
