您现在位于:首页 >> 管道泵 >> ICB型冲压管道泵

ICB型冲压管道泵

ICB型不锈钢冲压管道离心泵(简称:ICB冲压管道泵)是上海永鹏引进日本九十年代最新技术,采用最先进的冲压、拉伸、弯曲、胀行、整形、焊接、抛光等工艺而制成的单级单吸离心泵,它的问世,开创了水泵制造业的一场重大变革。

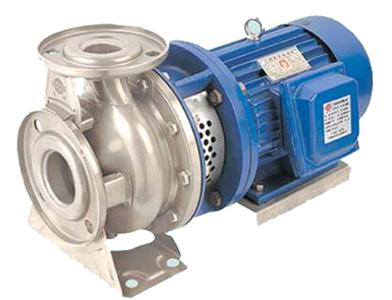

ICB型冲压管道泵图
ICB型冲压管道泵产品

ICB冲压管道泵具有如下优点

1、高效节能:由于的ICB冲压管道泵设计更为合理,流道更为光洁,因此同比效率高出8%,能耗降低20%以上。
2、质优价廉:该泵的性能好于不锈钢泵,价格相当于铸铁泵。
3、经久耐用:由于轴封采用耐磨性极好的材质,轴承全部进口。因此,该泵的寿命同比高出一倍以上,而噪音特别轻。
4、结构轻巧:ICB冲压管道泵重量仅为铸造泵的1/8′节约空间1/2以上。
5、表面光洁:由于采用抛光工艺,泵体表面光洁如镜。

ICB冲压管道泵采用标准

标记性能及尺寸符合GB5662-85标准,等同于ISO2858-77进出口法兰符合GB919-88标准,技术条件符合GB5657-85标准。

ICB冲压泵用途

ICB冲压管道泵已经广泛应用于贵州省的油脂、食品、饮料、医药卫生、电力、纺织、印染、水处理、环保、楼宇供水、锅炉给手等行业,输送温度不超过180℃的液体介质。

ICB冲压泵技术条件

1、设计压力:1.0MPa
2、工作温度-40℃-180℃
3、机械密封材料静环:(陶瓷/碳化硅、碳化钨)
动环: (石墨/碳化硅/碳化钨)
密封圈:(丁腈胶/三元乙丙胶/氟胶/四氟)

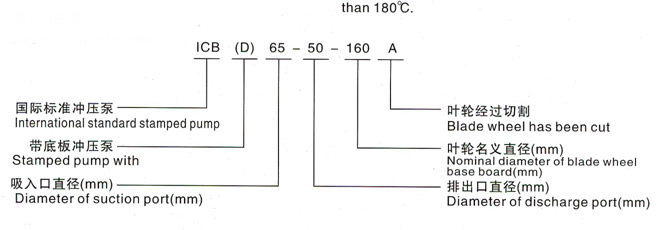

ICB冲压管道泵型号说明

ICB冲压管道泵型号说明
ICB冲压管道泵型号说明

ICB冲压管道泵技术参数


型号Model
叶轮形式impellerform 流量Capacitym3/h 扬程Headm 转速Apeedrpm 效率%Efficiency 配套电机功率(kw)motorPower 气蚀余量NPSHr(m)
lCB ICB(D)
ICB20-12-125 O 1.6 20 2900 47 0.37   3.5
ICB20-12-160 O 1.6 30 41 0.37   3.8
A 1.2 24 40 0.55
ICB32-25-125 O 3.2 20 45 0.55   3.5
ICB32-25-160 O 32 30 40 0.9   3.8
A 2.5 24 39 0.75
ICB50-25-125 O 6.3 20 61 1.5 1.5 2
A 5 15 60 1.1 1.1
lCB50-25-160 O 6.3 32 57 2.2 3 2
A 5 25 56 1.5 2.2
ICB50-25-200 O 6.3 50 49 4 5.5 2
A 5 40 48 3 4
ICB50-32-125 O 12.5 20 63 1.5 2.2 2
A 10 15 62 1.1 1.5
ICB50-32-160 O 12.5 32 58 2.2 3 2
A 10 25 57 1.5 2.2
ICB50-32-200 O 12.5 50 50 4 5.5 2
A 10 40 49 3 4
ICB65-50-125 O 25 20 72 22 3 2
A 20 15 71 1.5 2.2
ICB65-50-160 O 25 32 70 4 5.5 2
A 20 25 69 3 4
ICB65-40-200 O 25 50 64 7.5 7.5 2
A 20 40 63 5.5 7.5
lCB80-65-125 O 50 20 78 4 5.5 2
A 40 15 77 3 4
ICB80-65-160 O 50 32 75 7.5 7.5 2
A 40 25 74 5.5 7.5
ICB80-50-200 O 50 50 73 11 15 2
A 40 40 72 9 11
ICB100-80-125 O 100 20 76 9 11 2
A 80 15 75 7.5 7.5
ICB20-12-125 O 3.2 5   53 0.37 0.37
A 2.5 4 51 0.37 0.37 1.7
ICB50-25-160 O 3.2 8 47 0.55 0.55
A 2.5 62 43 0.37 0.37 1.7
ICB50-25-200 O 3.2 12.5 41 0.75 0.75
A 2.5 10 39 0.55 0.55 1.7
ICB50-32-125 O 6.3 5 55 0.55 0.55
A 5 4 53 0.37 0.37 1.7
ICB50-32-160 O 6.3 8 49 0.55 0.55
A 5 62 45 0.55 0.55 1.7
ICB50-32-200 O 6.3 12.5 43 0.75 0.75
A 5 10 41 0.55 0.55 1.7
ICB65-50-125 O 12.5 5 64 0.55 0.55
A 10 4 58 0.55 0.55 1.7
ICB65-50-160 O 12.5 8 62 0.75 0.75
A 10 6.2 60 0.55 0.55 1.7
ICB65-40-200 O 12.5 12.5 55 1.1 1.1
A 10 10 54 0.75 0.75 1.7
ICB80-65-125 O 25 5 71 0.75 0.75
A 20 4 67 0.55 0.55 2
ICB80-65-160 O 25 8 70 1.5 1.5
A 20 6.2 64 1.1 1.1 2
ICB80-50-200 0 25 12.5 69 2.2 2.2
A 20 10 62 1.5 1.5 2
ICB100-80-125 O 50 5 71 1.5 2.2
A 40 4 68 1.1 1.5 2

ICB冲压管道泵客户订购提示:

1)、请提供您需订购的管道泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、ICB冲压管道泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供管道泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新ICB冲压管道泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:ICB冲压管道泵使用说明书。
