X41F美标二通旋塞阀

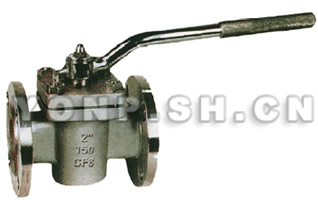

美标二通旋塞阀
美标二通旋塞阀

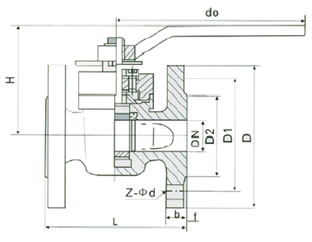

美标二通旋塞阀外形尺寸图
美标二通旋塞阀外形尺寸图

主要性能规范

型号 压力级
(Lb)
试验压力PS(MPa) 适用介质 适用温度(℃)
聚四氟乙烯
壳体 密封(水) 低压密封(气)
X41F-150(Lb)C
150 3.0 2.2 0.5-0.7 水、蒸汽、油品等 ≤150
300 7.8 5.6
600 15.3 11.2
X41F-150(Lb)P
150 3.0 2.2 0.5-0.7 硝酸类 ≤150
300 7.8 5.6
600 15.3 11.2
X41F-150(Lb)R
150 3.0 2.2 0.5-0.7 硝酸类 ≤150
300 7.8 5.6
600 15.3 11.2

主要执行标准

项目 设计 压力-温度基准 结构长度 法兰连接尺寸 试验与检验
标准 ANSI B16.34.AP1600 ANSI B 16.34 ANSI B 16.10 ANSI B 16.5 API598

主要尺寸

压力 公称通径DN 尺寸(mm)
(ln) (mm) D D1 D2 L H do b-f z-Φd
150L b 1/2 15 89 60.5 35 108 110 150 12-2 4-Φ15
3/4 20 98 70 43 117 115 150 12-2 4-Φ15
 1  25 108 79.5 51 127 115 180 12-2 4-Φ15
11/4 32 117 89 64 140 135 270 13-2 4-Φ15
11/2 40 127 98.5 73 165 140 280 15-2 4-Φ15
2 50 152 120.5 92 178 150 300 16-2 4-Φ19
21/2 65 178 139.5 105 190 165 350 18-2 4-Φ19
3 80 190 152.5 127 203 180 400 19-2 4-Φ19
4 100 229 190.5 157 229 380 - 24-2 4-Φ19
5 125 254 216 186 254 460 - 25-2 8-Φ22
6 150 279 241.5 216 267 520 - 27-2 8-Φ22
8 200 343 298.5 270 292 580 - 30-2 8-Φ22

X41F美标二通旋塞阀用户订购提示:

1)、请提供您需订购的旋塞阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、X41F美标二通旋塞阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供旋塞阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的X41F美标二通旋塞阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:X41F美标二通旋塞阀使用说明书
