FEP(F46)PCTFE(F3)衬氟二通旋塞阀

FEP(F46)PCTFE(F3)衬氟二通旋塞阀
FEP(F46)PCTFE(F3)衬氟二通旋塞阀

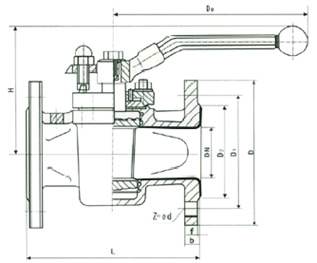

FEP(F46)PCTFE(F3)衬氟二通旋塞阀外形尺寸图
FEP(F46)PCTFE(F3)衬氟二通旋塞阀外形尺寸图

主要性能规范

技术规范
设计标准 GB12240
结构长度 GB12221
法兰标准
驱动方式
JG/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 手动、蜗轮、电动、气动

主要零件材料

零件名称 材料
阀体 铸铁、铸钢、不锈钢、内衬F46、F3
塞子 铸铁、铸钢、不锈钢、内衬F46、F3
阀盖 铸铁、铸钢、不锈钢
填料 F4

主要尺寸

公称通径 PN1。0(Mpa)主要外形尺寸和连接尺寸(mm) 重量
DN  L   D  D1 D2  f   b  z-Φd D。  H  Kg
20 150 105 75 50  3  14 4-Φ14 160 95 7
25 160 115 85 65  3  14 4-Φ14 160 98 8
32 170 135 100 70  3  16 4-Φ18 220 113 10
40 180 145 110 80  3  18 4-Φ18 250 135 15
50 210 160 125 100  3  20 4-Φ18 250 140 18
65 220 180 145 120 3.5 20 4-Φ18 300 145 25
80 250 195 160 135 3.5 22 4-Φ18 330 205 35
100 275 215 180 155  4  24 8-Φ18 350 240 46
125 310 245 210 185  4  26 8-Φ18 400 260 65
150 350 280 240 210  4  28 8-Φ23 600 290 90
200 400 335 295 265 4.5 32 8-Φ23 800 330 160
250 460 390 350 320 4.5 36 12-Φ23 900 380 230

FEP(F46)PCTFE(F3)衬氟二通旋塞阀用户订购提示:

1)、请提供您需订购的旋塞阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、FEP(F46)PCTFE(F3)衬氟二通旋塞阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供旋塞阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的FEP(F46)PCTFE(F3)衬氟二通旋塞阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:FEP(F46)PCTFE(F3)衬氟二通旋塞阀使用说明书
