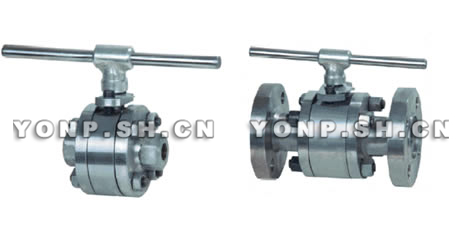

Q11H三片式锻不锈钢球阀

Q11H三片式锻不锈钢球阀
Q11H三片式锻不锈钢球阀

产品特征

1、采用板簧预载的可动金属阀座结构,密封力设计合理,启闭灵活,密封可靠。
2、根据用户的需要,可设计成适用于含固体颗粒、料浆等介质的结构或耐较高温度的结构。
3、采用下装式阀焊,设置倒密封结构,能确保填料处可靠密封。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q11H三片式锻不锈钢球阀结构图
Q11H三片式锻不锈钢球阀结构图

主要连接尺寸及重量

公称通径
(mm)
尺寸(mm)
L H D D1
10 90 76 32 3/8
15 90 76 32 1/2
20 100 81 38 3/4
25 115 92 45 1
32 130 114 55 1 1/4
40 150 125 65 1 1/2
50 170 144 75 2

注:对焊式和承插焊式结构长度与内螺纹长度相同。

Q41H主要连接尺寸及重量

公称通径 尺寸(mm)
L d1 L1 D D1 D2 b z-φd H
mm in 全通径FP 缩径
RP
全通径FP 缩径
RP
全通径FP 缩径
RP
Q41 Q341 Q641 Q941
15 1/2" 130 - 15 - - - 95 65 45 14 4-14 62 - 200 -
20 3/4" 140 - 20 - - - 105 75 55 14 4-14 68 - 204 -
25 1" 150 - 25 - - - 115 85 65 14 4-14 75 - 215 360
32 1 1/4" 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390
40 1 1/2" 182 - 40 - - - 145 110 85 16 4-18 95 - 264 395
50 2" 200 - 50 - - - 160 125 100 16 4-18 110 - 360 472
65 2 1/2" 220 - 65 - - - 180 145 120 18 4-18 130 - 379 530
80 3" 250   80   - - 195 160 135 20 4-18 155 - 452 580
100 4" 280   100   - - 215 180 155 20 8-18 180 320 479 630
125 5" 320   125   - - 245 210 185 22 8-18 250 380 646 710
150 6" 360   150   - - 280 240 210 24 8-23 275 400 666 670
200 8" 400   200   - - 335 295 265 26 12-23 330 450 815 825

上海永鹏阀门Q11H三片式锻不锈钢球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Q11H三片式锻不锈钢球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q11H三片式锻不锈钢球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q11H三片式锻不锈钢球阀使用说明书
