Q61 F/N高压不锈钢球阀

Q61 F/N-160/320 C/P高压不锈钢球阀
Q61 F/N-160/320 C/P高压不锈钢球阀

产品特征

公称压力:16-32MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)。
焊接类型:对焊(BW)、承插焊(SW)

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

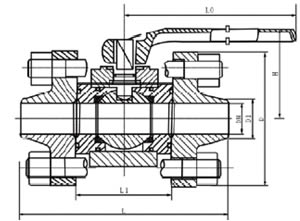

Q61 F/N-160/320 C/P高压不锈钢球阀结构图
Q61 F/N-160/320 C/P高压不锈钢球阀结构图

PN1.6 MPa主要连接尺寸及重量

型 号 公称通径 尺寸(mm)
L L1 D D1 H Lo
Q61F/N-160
Q661F/N-160
10 150 60 90 18 58 220
15 170 70 100 23 62 220
20 191 81 110 29 75 250
25 205 95 115 36 80 250
32 230 110 150 43 96 300
40 260 120 170 49 111 400
50 330 140 200 61 128 400
65 360 150 225 80 180 500
80 380 160 270 105 200 600
100 430 188 320 118 245 800 气动装置
Q661F/N-160
Q661F/N-320
10 150 60 90 18 211 255 QD60
15 170 70 100 23 293 348 QD100
20 191 81 110 29 297 348 QD100
25 205 95 115 36 303 348 QD100
32 230 110 150 43 456 520 QD150
40 260 120 170 49 463 520 QD150
50 330 140 200 61 478 520 QD150
65 360 150 225 80 180 500 -
80 380 160 270 105 200 600 -
100 430 188 320 118 245 800 -

主要零件材料

适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、
油品
Q61N-160/320C
Q661N-160/320C
A105、45 1Cr18/
1Cr18Ni9Ti
铸铁
WCB
聚四氟乙烯PTFE
增强聚四氟乙烯
VUILUK PTFE
对位聚苯PPL
聚四氟乙烯PTFE
对位聚苯PPL
硝酸类 Q61N-160/320P
Q661N-160/320P
304/
1Cr18Ni9Ti
304/
1Cr18Ni9Ti
醋酸类 Q61N-160/320R
Q661N-160/320R
316/
1Cr18Ni12Mo2Ti
316/
1Cr18Ni12Mo2Ti

上海永鹏阀门Q61 F/N高压不锈钢球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Q61 F/N高压不锈钢球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q61 F/N高压不锈钢球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q61 F/N高压不锈钢球阀使用说明书
