DS倒伞型表面曝气机

设备用途

倒伞型表面曝气机为垂直轴低速曝气机,可广泛用于城市污水 和各种工业废水的生化处理。该机径推流能力强、充氧量高、 混合樹拌能力强,特别适宜于表曝型氧化沟污水处理工艺。


DS倒伞型表面曝气机

型号说明

工作原理及构造

在叶轮的强力推进作用下,水呈水幕状自叶轮边缘甩出,形成 水跃,裹进大量空气;由于污水上下循环,不断更新液面,使 污水大面积与空气接触,将空气中的氧气迅速溶入污水中,完 成对污水的充氧作用,加快污水的净化。同时,强大的动力驱 动,揽动大量水体流动,从而实现推流作用。

主要有以下特点

1、 叶轮为倒伞状、螺旋式叶片结构,径向推流能力强,完全混合区域广,动力效率高。自洁性能好。
2、 叶轮升降装置:卧式安装曝气机是通过调节手轮,带动齿轮和蜗轮二级传动,使倒伞轴套上的齿条上下移动,从而调节叶轮的浸没深度。立式安装曝气机是通过螺杆调节升降平台。来获取叶轮不同的浸没深度,升降装置在行程范围内可随意调节叶轮浸没深度,达到工艺要求的充氧量。
3、 减速器:卧式采用螺旋锥齿轮,圆柱斜齿轮二级传动;立式采用圆柱斜齿轮三级传动。齿轮为硬齿面。精度高,具有传动平稳、噪音低、机械效率高、运转可靠等特点。设计使用寿命超过10年。
4、 电机:采用Y系列户外全封闭三相异步电机,运转可靠。
5、 调速型配有调速装置,采用变频调速控制柜对电机进行无级平稳调速。调速范围大,节能效果好,操作简单,自动化程度高。
6、 更详细的说明请阅读设备随机技术资料。

规格及主要技术参数

型号 叶轮直径D (mm) 叶轮高度H (mm) 电机功率 (kw) 充氧量 (kg〇2/h) 叶轮升降行程 (mm) 整机质量 (kg)
DS120C 1200 370 7.5 14.25 ±140 1500
DS120B 1520
DS165C 1650 490 15 28.5 2380
DS165B 2400
DS225C 2250 650 22 44 2650
DS225B 2680
DS255C 2550 740 30 60 2740
DS255B 2800
DS285C 2850 850 37 77.7 ±180-100 3900
DS285B 3950
DS300C 3000 870 45 94.5 3960
DS300B 4020
DS325C 3250 960 55 115.5 4340
DS325B 4400
型号 叶轮直径D (mm) 叶轮高度H (mm) 电机功率 (kw) 充氧量 (kg〇2/h) 叶轮升降行程 (mm) 整机质量 (kg)
DS060LC 600 220 1.5 2.85 ±100 750
DS060LB
DS285LC 2850 850 37 77.7 3400
DS285LB 3450
DS300LC 3000 870 45 94.5 3460
DS300LB 3520
DS325LC 3250 960 55 115.5 3840
DS325LB 3950

安装及用户说明

1、 使用DS小功率倒伞型表面曝气机的曝气池尺寸及水深建议值见表3;
2、 本曝气机在氧化沟中使用应注意:
⑴、沟宽约为叶轮直径的2.2~2.4倍(直径大取小值),取中值时,沟深约为沟宽的0.5倍,按单位搅拌功率15~20W/nf 设计。
⑵、沟内不宜设立柱。如必须设置立柱,立柱至叶轮边缘距离应大于叶轮直径,且为圆柱。基础平台底面(或梁底面) 至水面净距离应大于700mm。

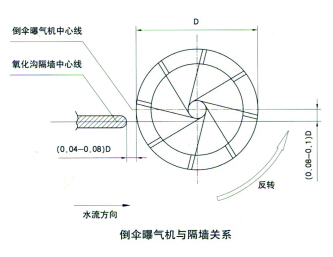

⑶、氧化沟中间隔墙至叶轮缘间距以0.05?0.1倍叶轮直径为宜,如无导流墙时,叶轮中心宜向出水侧偏移,偏距约为 0.1倍叶轮直径,以利于水的流动(见图3)。
3、 订货时注意:
倒伞型表面曝气机有正、反转两种型式,工程设计时应予明确。正转(顺时针旋转)时,基础应按图3所示作相应调整。设备订货时应明确正、反转的台数。

普通曝气池尺寸

型号 圆池直径或 方池边长 最大水深 基础上平面与 静水面距离
DS060 2 1.2 1
DS120 4.5 2.4 1.1
DS165 6.6 2.8
DS225 9.6 3.6
DS255 11.2 4 1.15
DS285 12.8 4.4
DS300 13.8 4.6
DS325 15 5 1.2

上海永鹏DS倒伞型表面曝气机客户订购提示:

1)、请提供您需订购的 曝气设备 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"DS倒伞型表面曝气机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新DS倒伞型表面曝气机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:DS倒伞型表面曝气机使用说明书。
