BZD型转碟曝气机

设备用途

BZD转碟曝气机是卧轴式曝气设备。卧轴带动转碟体旋转,推动发水体水平流动,转碟曝气机具有充氧量高,混合作用大,推流能力强的 特点。采用转碟曝气机的氧化沟工艺,在城市污水以及各种工业污水的处理中广泛应用。并取得良好的处理效果。


BZD型转碟曝气机

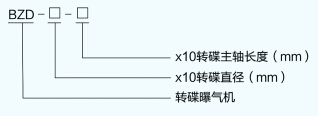

型号说明

工作原理及构造

BZD型转碟曝气机由电机、减速箱、联轴器、主轴、碟片、轴承座等构成,其特点如下:
1、 本机采用立式户外电机,下端面距液面近1m,避免转碟溅起的水雾对电机产生影响,同时整机安装占地小;
2、 采用固定式防溅板,可以很好地保护电机和减速箱不受污水的侵蚀;
3、 减速箱采用圆锥一圆柱齿轮传动,所有齿轮均为硬齿面(齿轮精度为6级),承载能力大、结构紧凑、体积小、重量轻、运转平稳、噪音低,耗电省;
4、 采用弹性柱销齿式联轴器,传递扭矩大、体积小、允许一定的径向和角度误差,安装简单;
5、 转碟由两个半圆形碟片组成,均匀地安装在主轴上,安装维护方便,且牢固可靠。碟片采用增强型聚丙烯或高强度轻质玻璃钢压制成型,具有强度高、耐腐蚀、刚性好、耐热性好等优点;
6、 尾部采用调心轴承及游动支座,可以克服安装误差、自动调心、能补偿转碟因温差引起的伸缩。保证正常运行;

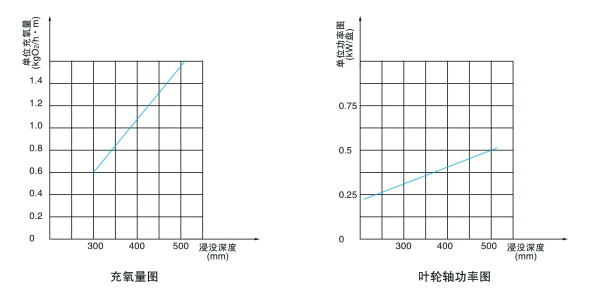

7、 转碟的负荷及充氧量随调节浸没水深而改变,简单易行;
8、 更详细的说明请阅读设备的随机技术资料。

规格及技术参数

型号 主轴长度 (mm) 转碟数 充氧量 (kg〇2/h) 转速 (r/min) 电机额定 功率(kw) 整机质量 (kg)
(盘)
BZD 140x300 3000 14 21.84 50 11 2000
BZD140x400 4000 19 29.64 15 2200
BZD 140x500 5000 23 35.88 18.5 2400
BZD140x600 6000 27 42.12 22 2600
BZD140X700 7000 34 53.04 30 2900
BZD140x800 8000 38 59.28 3100
BZD140x900 9000 45 70.2 37 3320

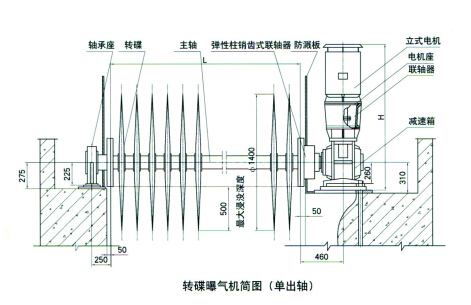

转碟曝气机简图(单出轴)

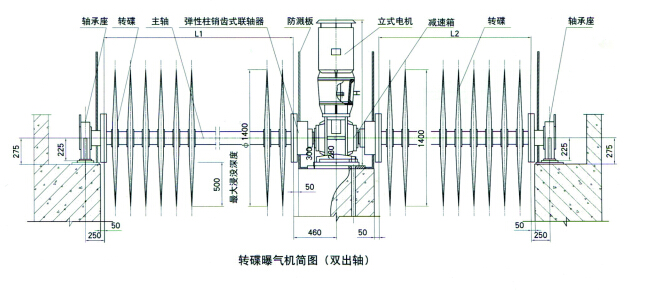

转碟曝气机简图(双出轴)安装及用户须知

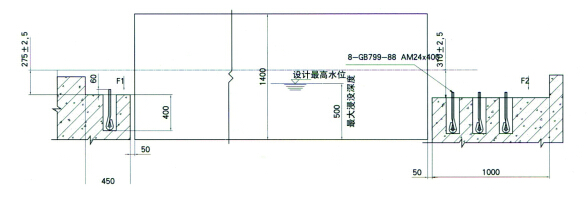

单出轴转碟曝气机荷载分布表

型号 L (mm) F1 (N) F2 (N) F3 (N) F4 (N) M1(N ■ M) M2(N ■ M)
BZD 140x300 3000 1586 15671 2940 2940 2100 108
BZD140x400 4000 5620 17037 4011 4011 2860 148
BZD 140x500 5000 6541 18448 4946 4946 3530 182
BZD140x600 6000 7934 19988 5880 5880 4200 216
BZD 140x700 7000 9005 21611 8022 8022 5730 295
BZD140x800 8000 9967 22573
BZD140x900 9000 11271 24819 12032 12032 7060 364

说明

1、 本设备最大浸没深度为500m;
2、 根据氧化沟的形式要求,转碟曝气机的减速机可配置成双出轴型。也可根据用户要求,主轴长度、碟片数量和功率配置进行特殊设计;
3、 电机可配双速电机或变频调速,改变转碟的转速来实现不同曝气量的要求;
4、 样本所示为我公司产品标准配置,如用户对驱动装置有特殊要求,其外形和基础将另行提供;
5、 本设备有正、反两种转向及左、右两种出轴形式,这是由水流方向及驱动装置的位置来确定。图5所示为正转左出轴形式。用户在设计选用时应予明确。

上海永鹏BZD型转碟曝气机客户订购提示:

1)、请提供您需订购的 曝气设备 产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称
2)、上海永鹏水泵网为您提供的"永鹏牌"BZD型转碟曝气机产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有环保设备相关技术资料仅供输送提升设备用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏SHYONP随机提供的最新BZD型转碟曝气机使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:BZD型转碟曝气机使用说明书。
