100X活塞式遥控浮球阀

产品概述

100X活塞式遥控浮球阀的阀盘与活塞通过阀杆连接为一体,利用浮球导阀的启闭来控制敏感元件活塞的上下运动。而达到主阀的启闭。00X活塞式遥控浮球阀使用安全可靠、调试方便、寿命长。上海永鹏实业发展有限公司生产的100X活塞式遥控浮球阀实用于口径大于等于500mm的管路中。

 100X活塞式遥控浮球阀
100X活塞式遥控浮球阀
100X活塞式遥控浮球阀结构图
100X活塞式遥控浮球阀结构图1、浮球导阀 2、球阀 3、针形阀

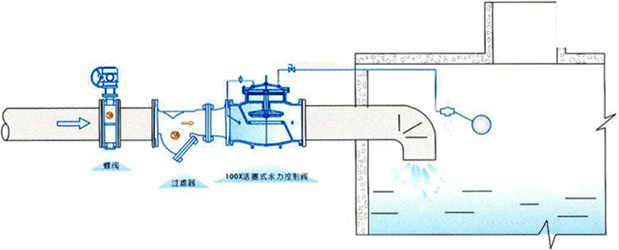

典型安装图

100X活塞式遥控浮球阀典型安装示意图
100X活塞式遥控浮球阀典型安装示意图

主要外形尺寸

DN 500 600 700 800
L 1075 1230 1300 1450
H1 620 695 930 950
H 750 850 1120 1150

上海永鹏阀门100X活塞式遥控浮球阀用户订购提示:

1)、请提供您需订购的水力控制阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"100X活塞式遥控浮球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供水力控制阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的100X活塞式遥控浮球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:100X活塞式遥控浮球阀使用说明书
