Q947H固定球阀

应用范围

操作的可靠性

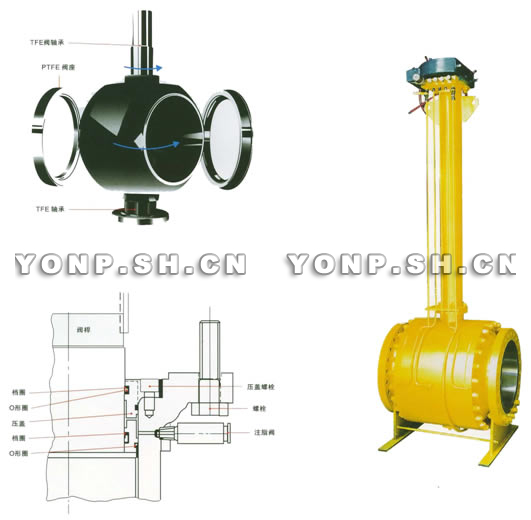

大口径球阀的相对连动部（阀座和阀杆轴承）由于采用了摩擦系数小的特氟龙，因而操作扭距小，此外，由于密封润滑脂的长期润滑，使得操作更加灵活。

阀座结构
阀座的结构有两种：单密封和双密封结构，一般具有自泄压机能的是单密封，双密封则由阀体上附加的安全泄压。

阀杆加长
阀杆加长适于埋地及低温用，加长尺寸根据需要确定，操作方式有手动、气动、电动、气液连动等。

对外力的安全性
阀体的壁厚根据高压容器的安全法规进行设计，对承受外力抗弯曲等符合API6D规定，强度足够。
阀杆压盖部密封
填料压盖部密封如图所示采用了四个O型圈和密封注脂装置。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

主要零件材质

序号	材料 标准 零件名称	材料牌号				序 号	材料 标准 零件名称	材料牌号
		碳钢		不锈钢				碳钢		不锈钢
		GB	ASTM	GB	ASTM			GB	ASTM	GB	ASTM
01	底盖	25	A105	1Cr18Ni9Ti	F304/F316/ F304L/F316L	18	上阀杆	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
02	底盖螺钉	25CrMoA	A193-B7	1Cr17Ni2	A193-B8M	19	上阀杆轴承	金属夹 PTFE	金属夹 PTFE	金属夹 PTFE	金属夹 PTFE
03	垫圈	氟橡胶；PTFE； 金属夹石墨				20	止推轴承	PTFE	PTFE	PTFE	PTFE
04	止推轴承	金属夹PTFE				21	阀座O形圈	氟橡胶	氟橡胶	氟橡胶	氟橡胶
05	下阀杆	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	22	填料O形圈	氟橡胶	氟橡胶	氟橡胶	氟橡胶
06	下阀杆轴承	氟橡胶；PTFE； 金属夹石墨				23	阀杆填料函	25镀铬	A105镀铬	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
07	阀体	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	24	垫圈	氟橡胶；PTFE,金属夹石墨
08	螺母	45	A194-2H	0Cr18Ni	A194-8M	25	阀杆填料	石墨
09	双头螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M	26	双头螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
10	垫圈	金属夹石墨				27	螺钉	35CrMoA	A193-B7	1Cr17Ni2	A193-B7M
11	阀盖	WCB	A316-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M	28	阀杆填料	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CF8M CF3/CF3M
12	阀座O形圈	氟橡胶	氟橡胶	氟橡胶	氟橡胶	29	螺母	45	A194-2H	0Cr18Ni	A194-8M
13	阀座弹簧	17-7PH	17-7PH	17-7PH	17-7PH	30	支架	WCB	WCB	WCB	WCB
14	阀座	PTFE;PPL	PTFE;PPL	PTFE;PPL	PTFE;PPL	31	键	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2
15	阀座支承圈	25镀铬	A105镀铬	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	32	垫圈	氟橡胶；PTFE；金属夹石墨
16	球体	1Cr18Ni9Ti	304	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L	33	排污塞	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
17	球体键	40Cr	40Cr	1Cr17Ni2	1Cr17Ni2
