ZJHF波纹管流量调节阀

产品概述:

ZJHF衬氟塑气动波纹管调节阀是一种防腐蚀直通单座调节阀,与流体接触的阀体内壁和阀内组件都衬F46的防腐材料,阀内装有波纹管组件,阀芯顶端与聚四氟乙烯的波纹管上端密封连接,波纹管下端与阀体、上阀盖、支座用螺栓螺母密封连拉,这样波纹管把介质与外界腐蚀隔绝,保证阀芯上下动作灵活。上海永鹏实业制造的衬氟塑气动波纹管调节阀几乎能抗所有化学介质的腐蚀,密封性优良,一旦波纹管损坏,调节阀填料可起第二道保护性密封,故适用于剧毒、强腐蚀、易挥发、易渗透介质的调节切断控制。

产品及流量图

 波纹管流量调节阀
波纹管流量调节阀
波纹管流量调节阀结构图2
波纹管流量调节阀结构图2
波纹管流量调节阀结构图1
波纹管流量调节阀结构图1

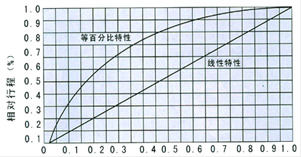

波纹管流量调节阀流量图
波纹管流量调节阀流量图

主要零件材料:

阀 体:ZG230-450衬F46(FEP)、不锈钢衬46(FEP)
阀座、阀芯:F46、哈氏合金、A蒙乃尔合金
波 文 管:F4(PTFE)、*哈氏合金
填   料:F4、柔性石墨
膜 盖:SPHC钢板
弹 簧:60Si2Mn

主要技术参数:

公称通径mm G3/4〞 20 25 32 40 50 65 80 100 125 150 200
阀座直径mm 3 4 5 6 7 8 10 15 20 26 32 40 50 65 80 100 125 150 200
额定流量系数Kv 0.08 0.12 0.2 0.32 0.5 0.8 1.2 3.2 5 8 12 20 32 50 80 120 200 280 450
公称压力Mpa 1.0 1.6
流量特性 直线 直线; 等百分比
有效面积cm2 280 400 630 1000
行程mm 10 16 25 40 60
弹簧范围KP 20~100、40~200、80~240 ; 段幅:20~60、60~100
可调比 R=30:1
介质温度℃ -20~+150
基本误差 带定位 ±2.0 不带定位 ±10
回差 ±1.5 ±8
死区 ±1.5 ±6
始终点偏差 ±2.0 ±10
额定行程偏差 ±2.5
允许泄漏量L/h 10-5×阀额定容量

*本产品性能指标贯彻GB/4213-92。

主要外形尺寸

公称通径DN G3/4〞 20 25 32 40 50 65 80 100 125 150 200
L 120 180 185 200 220 250 275 300 350 425 460 560
H1 453 460 517 529 594 624 824 834 20848 902 920 1020
H2 50 65 70 80 79 85 100 114 162 200 240 300
A 282 360 470

ZJHF波纹管流量调节阀用户订购提示:

1)、请提供您需订购的调节阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、ZJHF波纹管流量调节阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供调节阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ZJHF波纹管流量调节阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZJHF波纹管流量调节阀使用说明书
