ZZYP型自力式减压阀

别名:自力式蒸汽减压阀

ZZYP型自力式减压阀
ZZYP型自力式减压阀

概述

ZZYP型自力式压力调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。

产品型号

类别 型号 类别 型号
单座压闭型 ZZYP-16~64B 单座压闭型 ZZYP-16~64K
双座压闭型 ZZYN-16~64B 双座压闭型 ZZYN-16~64K
套筒压闭型 ZZYM-16~64B 套筒压闭型 ZZYM-16~64K

注:1.压闭型用于阀后压力调节,当阀后压力升高,阀门关闭,以达到减压,稳压的目的。
2.压开型用于阀后压力调节,当阀后压力升高,阀门打开,以达到泄压,稳压的目的。

主要技术参数

公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200
阀座直径DN(mm) 10 12 15 20
额定流量系数Kv 1.8 2.4 4.4 4 11 20 30 48 75 120 190 300 480 760
允许压差(MPa) 2.5 2.0 1.6 1.0
公称压力(MPa) 1.6 4.0 6.4
固有流量特性 快开
保证调压阀正常工作
的最小压差P(MPa)
0.05
压力分段范围
(KPa)
15~50  40~80  60~100  80~140  120~80
160~220 200~260 240~300 280~350 330~400
380~450 430~500 480~560 540~620 600~700
680~800 780~900 800~1000 900~2000
工作温度℃ 液体≤140;气体≤80;配冷凝器和散热片≤350
适合介质 气体、蒸汽、低粘度液体
法兰尺寸、型式 PN10、16、40GB9113-88、PN64JB/T7-94;PN10,16凸式,PN40,64凹式
或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) 
结构长度 按GB12221-89标准
可配附件 冷凝器(用于介质为蒸汽的场合)、散热片等。
执行机构信号接口 内螺纹M16×1.5

注:压力分段范围可根据用户要求进行设计。

主要性能指标注

控制精度% ±8
允许泄
漏量
硬密封(L/H) 单座(Ⅳ级):≤10-4阀额定容量:双座、套筒(Ⅱ级)、≤5×10-3×阀额定容量
软密封(ml/min) DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

安装实例

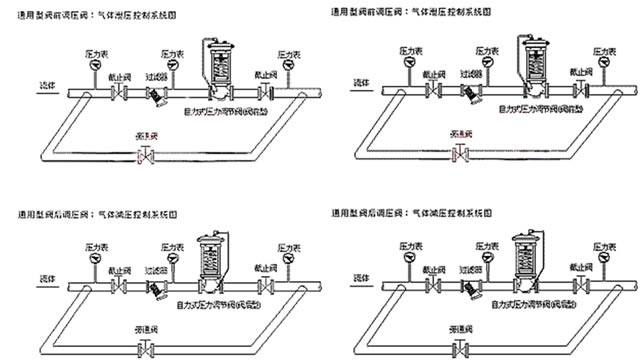

ZZYP型自力式减压阀安装实例图
ZZYP型自力式减压阀安装实例图

外形尺寸及重量

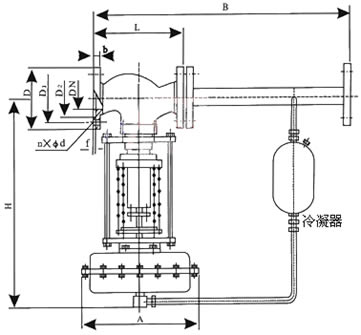

ZZYP型自力式减压阀外形尺寸图
ZZYP型自力式减压阀外形尺寸图
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
L PN16、40 150 160 180 200 230 290 310 350 400 480 600
PN64 230 230 260 260 300 340 380 430 500 550 650
B 233 332 373 522 673 980 1200
H





MPa
15~140 475 520 540 710 780 840 880 915
120~300 455 500 520 690 760 800 870 880
280~500 450 490 510 680 750 790 860 870
480~1000 445 480 670 740 780 850 860
600~1500 445 570 600 820 890 950 950 1000
1000~2500 445 570 600 820 890 950 950 1000
A





MPa
15~140 φ282 φ308
120~300 φ232
280~1000 φ196 φ196 φ282
600~2500 φ85 φ96
大约重量(Kg) 26 37 42 72 90 114 130 144 180
导压管接口螺纹 M16×15

永鹏阀门ZZYP型自力式减压阀用户订购提示:

1)、请提供您需订购的减压阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、永鹏阀门网为您提供的"永鹏牌"ZZYP型自力式减压阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供减压阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的ZZYP型自力式减压阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ZZYP型自力式减压阀使用说明书

联系上海永鹏获取更多ZZYP型自力式减压阀产品信息:
销售热线:021-5662 3667
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn
