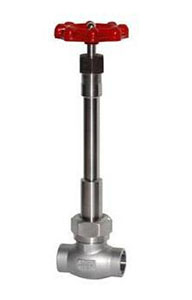

DJ61F低温截止阀

LNG专用低温截止阀
LNG专用DJ61F低温截止阀
DJ61F低温截止阀结构图
DJ61F低温截止阀结构图
DJ61F低温截止阀
DJ61F低温截止阀

概述

此类型低温截止阀主要用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。

主要技术参数

公称通径:10;15;20;25;32;40;50;65;80;100
公称压力:4.0MPa
适用温度:-196℃~+40℃
阀体 不锈钢
阀盖 不锈钢
阀杆 不锈钢
密封圈 聚四氟乙烯
适用介质 氧气、氮气、氩气、二氧化碳、惰性气体等

主要外形及连接尺寸

产品代号 H(开) H(关) A L D D1 D2
10 DJ61F-40P 253 248 65 8 Ф60 Ф10 Ф14.5
15 DJ61F-40P 253 248 65 8 Ф60 Ф15 Ф18.5
20 DJ61F-40P 308 300 80 10 Ф90 Ф20 Ф25.5
25 DJ61F-40P 308 300 80 10 Ф90 Ф25 Ф28.5
32 DJ61F-40P 352 340 100 10 Ф110 Ф32 Ф38.5
40 DJ61F-40P 352 340 100 12 Ф110 Ф40 Ф45.5
50 DJ61F-40P 430 413 160 15 Ф160 Ф50 Ф57.5
65 DJ61F-40P 435 418 180 20 Ф160 Ф65 Ф70.5
80 DJ61F-40P 480 460 200 30 Ф240 Ф80 Ф89.5
100 DJ61F-40P 480 460 220 30 Ф240 Ф100 Ф108.5

DJ61F低温截止阀用户订购提示:

1)、请提供您需订购的低温阀门产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、DJ61F低温截止阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供低温阀门用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的DJ61F低温截止阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:DJ61F低温截止阀使用说明书
