ENH76蝶形对夹止回阀

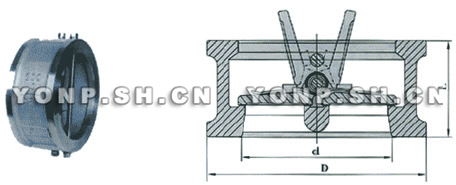

ENH76 系列蝶形对夹止回阀外形尺寸图
用途及结构特点
蝶形对夹止回阀适用于公称压力PN1.0MPa~42.0MPa、CLASS150Lb~2500Lb;公称通径DN15mm~1200mm、NPS1/2”~48”;工作温 度-196C~540C的各种管道上,用于防止介质倒流。上海永鹏实业生产的ENH76系列蝶形对夹止回阀通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、强氧化性介质及尿素等多种介质。
蝶形对夹止回阀的主要特点是:
1、蝶形对夹止回阀结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2、体积小,重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3、蝶形对夹止回阀阀瓣关闭快速,水锤压力小;
4、水平管道和垂直管道都可以使用,安装方便;
5、蝶形对夹止回阀流到通畅,流体阻力小;
6、动作灵敏,密封性能好;
7、蝶形对夹止回阀阀瓣行程短,冲击力小;
8、整体结构简单紧凑,造型美观;
9、使用寿命长,可靠性高。
主要性能规范及部件材质
公称压力 |
产品型号 |
主要
零件
材料 |
阀体 |
WCB |
ZG1Gr-18Ni9Ti |
CF8 |
CF3 |
ZG1Gr-18Ni12Mo2Ti |
CF8M |
CF3M |
阀瓣、阀座、弹簧 |
2Cr13 |
1Gr18Ni9Ti |
0Gr18Ni9(304) |
00Gr18Ni10(304L) |
1Gr18Ni-12Mo2Ti |
0Gr18Ni12-Mo2(310) |
00Gr17Ni14-Mo2(316L) |
适用
工况 |
适用介质 |
水、蒸汽、
油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀性介质 |
尿素等腐蚀性介质 |
工作温度℃ |
≤450 |
≤200 |
主要标准与规范
- 设计与制造:AP1594、API6D、JB/T8937
- 结构长度:API594、API6D、DIN3202、JB/T8937;
- 压力-温度等级:ANSI B 16.34、DIN2401、GB/T9124、HG20604、HG20605、SH3406、JB/T74
- 试验与检验:API598、JB/T9092
- 配管法兰:JB/T74-90、GB/T9112-9124、HG20592-20635、SH3406、ANSIB16.5、DIN2543-2548、GB/T 13402、 API605、ASMEB16.47.
主要尺寸及重量
压力级 |
口 径 |
尺寸(mm) |
重量 |
配 管 法 兰 (供参考) |
NPS |
DN |
L |
D |
D3 |
D2 |
(㎏) |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓直径d |
螺栓长径L1 |
in |
mm |
RF |
RJ |
Class 150 PN 2.0MPa |
2 |
50 |
60 |
103 |
56 |
51 |
2 |
120.5 |
4 |
5/8 |
M16 |
140 |
155 |
2 1/2 |
65 |
67 |
122 |
73 |
65 |
3 |
139.5 |
4 |
5/8 |
M16 |
150 |
165 |
3 |
80 |
73 |
135 |
88 |
80 |
4 |
152.5 |
4 |
5/8 |
M16 |
160 |
175 |
4 |
100 |
73 |
173 |
108 |
102 |
6 |
190.5 |
8 |
5/8 |
M16 |
170 |
185 |
5 |
125 |
86 |
195 |
132 |
127 |
8 |
216.0 |
8 |
3/4 |
M20 |
190 |
205 |
6 |
150 |
98 |
220 |
160 |
152 |
13 |
241.5 |
8 |
3/4 |
M20 |
205 |
220 |
8 |
200 |
127 |
277 |
210 |
203 |
25 |
298.5 |
8 |
3/4 |
M20 |
240 |
255 |
10 |
250 |
146 |
337 |
266 |
254 |
39 |
362.0 |
12 |
7/8 |
M24 |
270 |
285 |
12 |
300 |
181 |
407 |
310 |
305 |
54 |
432.0 |
12 |
7/8 |
M24 |
310 |
325 |
14 |
350 |
184 |
448 |
355 |
350 |
80 |
476.0 |
12 |
1 |
M27 |
325 |
340 |
16 |
400 |
191 |
512 |
405 |
400 |
117 |
540.0 |
16 |
1 |
M27 |
340 |
355 |
18 |
450 |
203 |
547 |
455 |
450 |
138 |
578.0 |
16 |
1 1/8 |
M30 |
365 |
380 |
20 |
500 |
219 |
604 |
505 |
500 |
163 |
635.0 |
20 |
1 1/8 |
M30 |
385 |
400 |
24 |
600 |
222 |
715 |
605 |
600 |
331 |
749.5 |
20 |
1 1/4 |
M33 |
405 |
420 |
28 |
700 |
305 |
773 |
700 |
700 |
380 |
795.5 |
40 |
3/4 |
M20 |
455 |
- |
30 |
750 |
305 |
824 |
750 |
746 |
425 |
846.0 |
44 |
3/4 |
M20 |
455 |
- |
32 |
800 |
305 |
878 |
800 |
796 |
560 |
900.0 |
48 |
3/4 |
M20 |
460 |
- |
36 |
900 |
368 |
983 |
910 |
898 |
640 |
1009.5 |
44 |
7/8 |
M24 |
540 |
- |
42 |
1050 |
432 |
1142 |
1055 |
1050 |
960 |
1171.5 |
48 |
1 |
M27 |
625 |
- |
48 |
1200 |
524 |
1302 |
1205 |
1200 |
1400 |
1335.0 |
44 |
1 1/8 |
M30 |
740 |
- |
Class 300Lb PN 5.0MPa |
2 |
50 |
60 |
110 |
58 |
51 |
3 |
127.0 |
8 |
5/8 |
M16 |
155 |
175 |
2 1/2 |
65 |
67 |
128 |
73 |
65 |
4 |
149.0 |
8 |
3/4 |
M20 |
175 |
195 |
3 |
80 |
73 |
147 |
88 |
80 |
6 |
168.5 |
8 |
3/4 |
M20 |
190 |
210 |
4 |
100 |
73 |
179 |
108 |
102 |
8 |
200.0 |
8 |
3/4 |
M20 |
195 |
215 |
5 |
125 |
86 |
214 |
132 |
127 |
15 |
235.0 |
8 |
3/4 |
M20 |
215 |
235 |
6 |
150 |
98 |
249 |
160 |
152 |
18 |
270.0 |
12 |
3/4 |
M20 |
230 |
250 |
8 |
200 |
127 |
305 |
210 |
203 |
31 |
330.0 |
12 |
7/8 |
M24 |
280 |
300 |
10 |
250 |
146 |
359 |
266 |
254 |
51 |
287.5 |
16 |
1 |
M27 |
315 |
335 |
12 |
300 |
181 |
420 |
310 |
305 |
77 |
451.0 |
16 |
1 1/8 |
M30 |
365 |
385 |
14 |
350 |
222 |
483 |
355 |
350 |
117 |
514.5 |
20 |
1 1/8 |
M30 |
410 |
430 |
16 |
400 |
232 |
537 |
405 |
400 |
190 |
571.5 |
20 |
1 1/4 |
M33 |
435 |
455 |
18 |
450 |
264 |
594 |
455 |
450 |
200 |
628.5 |
24 |
1 1/4 |
M33 |
475 |
495 |
20 |
500 |
292 |
652 |
505 |
500 |
265 |
686.0 |
24 |
1 1/4 |
M33 |
510 |
535 |
24 |
600 |
318 |
772 |
608 |
600 |
410 |
813.0 |
24 |
1 1/2 |
M39 |
560 |
585 |
30 |
750 |
368 |
882 |
740 |
735 |
660 |
921.0 |
36 |
1 3/8 |
M36 |
650 |
- |
36 |
900 |
483 |
1044 |
880 |
873 |
1020 |
1089.0 |
32 |
1 5/8 |
M42 |
800 |
- |
42 |
1050 |
568 |
1196 |
1045 |
1035 |
1540 |
1244.5 |
36 |
1 3/4 |
M45 |
920 |
- |
48 |
1200 |
629 |
1365 |
1190 |
1179 |
2260 |
1416.0 |
40 |
1 7/8 |
M48 |
1010 |
- |
压力级 |
口 径 |
尺寸(mm) |
重量 |
配 管 法 兰 (供参考) |
NPS |
DN |
L |
D |
D3 |
D2 |
(㎏) |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓直径d |
螺栓长径L1 |
in |
mm |
RF |
RJ |
Class 600Lb PN 11.0 MPa |
2 |
50 |
60 |
110 |
58 |
51 |
4 |
127.0 |
8 |
5/8 |
M16 |
175 |
180 |
2 1/2 |
65 |
67 |
128 |
73 |
65 |
5 |
149.0 |
8 |
3/4 |
M20 |
195 |
200 |
3 |
80 |
73 |
147 |
88 |
80 |
8 |
168.5 |
8 |
3/4 |
M20 |
210 |
215 |
4 |
100 |
79 |
191 |
108 |
102 |
11 |
216.0 |
8 |
7/8 |
M24 |
235 |
240 |
5 |
125 |
105 |
239 |
136 |
127 |
20 |
267.0 |
8 |
1 |
M27 |
280 |
285 |
6 |
150 |
136 |
264 |
162 |
152 |
26 |
292.0 |
12 |
1 |
M27 |
320 |
325 |
8 |
200 |
165 |
318 |
212 |
200 |
55 |
349.0 |
12 |
1 1/8 |
M30 |
370 |
375 |
10 |
250 |
213 |
398 |
266 |
250 |
95 |
432.0 |
16 |
1 1/4 |
M33 |
440 |
445 |
12 |
300 |
229 |
455 |
312 |
305 |
140 |
489.0 |
20 |
1 1/4 |
M33 |
460 |
465 |
14 |
350 |
273 |
490 |
355 |
337 |
223 |
527.0 |
20 |
1 3/8 |
M36 |
520 |
525 |
16 |
400 |
305 |
562 |
400 |
387 |
360 |
603.0 |
20 |
1 1/2 |
M39 |
575 |
580 |
18 |
450 |
362 |
610 |
450 |
438 |
395 |
654.0 |
20 |
1 5/8 |
M42 |
650 |
655 |
20 |
500 |
368 |
680 |
500 |
489 |
518 |
724.0 |
24 |
1 5/8 |
M42 |
670 |
680 |
24 |
600 |
438 |
786 |
600 |
591 |
836 |
838.0 |
24 |
1 7/8 |
M48 |
780 |
790 |
Class 900Lb PN 15.0 MPa |
2 |
50 |
70 |
140 |
58 |
51 |
8 |
165.0 |
8 |
1 7/8 |
M24 |
225 |
230 |
2 1/2 |
65 |
83 |
162 |
73 |
65 |
11 |
190.5 |
8 |
1 |
M27 |
250 |
255 |
3 |
80 |
83 |
165 |
90 |
80 |
14 |
190.5 |
8 |
7/8 |
M24 |
240 |
245 |
4 |
100 |
102 |
204 |
108 |
102 |
20 |
235.0 |
8 |
1 1/8 |
M30 |
285 |
290 |
5 |
125 |
110 |
245 |
136 |
127 |
30 |
279.5 |
8 |
1 1/4 |
M33 |
310 |
315 |
6 |
150 |
159 |
286 |
162 |
150 |
42 |
317.5 |
12 |
1 1/8 |
M30 |
365 |
370 |
8 |
200 |
206 |
356 |
212 |
200 |
84 |
393.5 |
12 |
1 3/8 |
M36 |
440 |
445 |
10 |
250 |
241 |
432 |
266 |
250 |
145 |
470.0 |
16 |
1 3/8 |
M36 |
490 |
495 |
12 |
300 |
2962 |
495 |
312 |
305 |
220 |
533.5 |
20 |
1 3/8 |
M36 |
560 |
565 |
14 |
350 |
356 |
518 |
355 |
337 |
350 |
559.0 |
20 |
1 1/2 |
M39 |
645 |
655 |
16 |
400 |
384 |
572 |
400 |
387 |
470 |
616.0 |
20 |
1 5/8 |
M42 |
685 |
695 |
18 |
450 |
451 |
635 |
450 |
438 |
605 |
686.0 |
20 |
1 7/8 |
M48 |
790 |
805 |
20 |
500 |
451 |
695 |
496 |
487 |
820 |
749.5 |
20 |
2 |
M52 |
810 |
825 |
24 |
600 |
495 |
835 |
600 |
591 |
1050 |
901.5 |
20 |
2 1/2 |
M64 |
945 |
965 |
Class 1500Lb PN 26.0 MPa |
2 |
50 |
70 |
140 |
58 |
51 |
8 |
165.0 |
8 |
7/8 |
M24 |
225 |
230 |
2 1/2 |
65 |
83 |
162 |
73 |
65 |
11 |
190.5 |
8 |
2 |
M27 |
250 |
255 |
3 |
80 |
83 |
172 |
90 |
80 |
19 |
203.0 |
8 |
1 1/8 |
M30 |
240 |
275 |
4 |
100 |
102 |
207 |
108 |
102 |
26 |
241.5 |
8 |
1 1/4 |
M33 |
310 |
315 |
5 |
125 |
110 |
252 |
136 |
127 |
51 |
292.0 |
8 |
1 1/2 |
M39 |
370 |
375 |
6 |
150 |
159 |
280 |
162 |
150 |
68 |
317.5 |
12 |
1 3/8 |
M36 |
430 |
440 |
8 |
200 |
206 |
350 |
212 |
200 |
130 |
393.5 |
12 |
1 5/8 |
M42 |
510 |
520 |
10 |
250 |
248 |
433 |
266 |
254 |
210 |
482.5 |
12 |
1 7/8 |
M48 |
600 |
610 |
12 |
300 |
305 |
518 |
312 |
305 |
384 |
571.5 |
16 |
2 |
M52 |
695 |
715 |
14 |
350 |
356 |
576 |
355 |
337 |
550 |
635.0 |
16 |
2 1/4 |
M56 |
775 |
800 |
|
16 |
400 |
384 |
639 |
400 |
387 |
635 |
705.0 |
16 |
2 1/2 |
M64 |
850 |
880 |
压力级 |
口 径 |
尺寸(mm) |
重量 |
配 管 法 兰 (供参考) |
NPS |
DN |
L |
D |
D3 |
D2 |
(㎏) |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓直径d |
螺栓长径L1 |
in |
mm |
RF |
RJ |
Class 2500Lb PN 42.0 MPa |
2 |
50 |
70 |
143 |
48 |
42 |
10 |
171.5 |
8 |
1 |
M27 |
255 |
260 |
2 1/2 |
65 |
83 |
166 |
58 |
52 |
18 |
197.0 |
8 |
1 1/8 |
M30 |
290 |
305 |
3 |
80 |
86 |
194 |
68 |
62 |
26 |
228.5 |
8 |
1 1/4 |
M33 |
320 |
330 |
4 |
100 |
105 |
232 |
94 |
88 |
40 |
273.0 |
8 |
1 1/2 |
M39 |
370 |
380 |
5 |
125 |
110 |
277 |
106 |
100 |
59 |
324.0 |
8 |
1 3/4 |
M45 |
420 |
435 |
6 |
150 |
159 |
315 |
162 |
150 |
90 |
368.5 |
8 |
2 |
M52 |
515 |
530 |
8 |
200 |
206 |
385 |
186 |
180 |
150 |
438.0 |
12 |
2 |
M52 |
600 |
620 |
10 |
250 |
254 |
474 |
232 |
225 |
240 |
539.5 |
12 |
2 1/2 |
M64 |
750 |
775 |
12 |
300 |
305 |
547 |
272 |
266 |
440 |
619.0 |
12 |
2 3/4 |
M70 |
855 |
885 |
公称 压力 PN MPa |
公称通径 DN mm |
尺寸(mm) |
重 量 (㎏) |
配管法兰(供参考) |
L |
D |
D3 |
D2 |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓 直径d |
螺栓 长度L1 |
PN 1.0MPa |
50 |
60 |
108 |
56 |
51 |
2 |
125 |
4 |
M16 |
150 |
65 |
67 |
128 |
73 |
65 |
3 |
145 |
4 |
M16 |
155 |
80 |
73 |
142 |
88 |
80 |
4 |
160 |
8 |
M16 |
160 |
100 |
73 |
162 |
108 |
102 |
6 |
180 |
8 |
M16 |
165 |
125 |
86 |
192 |
132 |
127 |
8 |
210 |
8 |
M16 |
180 |
150 |
98 |
218 |
160 |
152 |
13 |
240 |
8 |
M20 |
205 |
200 |
127 |
273 |
210 |
203 |
24 |
295 |
8 |
M20 |
235 |
250 |
146 |
328 |
266 |
254 |
37 |
350 |
12 |
M20 |
255 |
300 |
181 |
378 |
310 |
305 |
50 |
400 |
12 |
M20 |
290 |
350 |
184 |
438 |
355 |
350 |
76 |
460 |
16 |
M20 |
295 |
400 |
191 |
489 |
405 |
400 |
110 |
515 |
16 |
M24 |
310 |
450 |
203 |
539 |
455 |
450 |
135 |
565 |
20 |
M24 |
325 |
500 |
219 |
594 |
505 |
500 |
158 |
620 |
20 |
M24 |
345 |
600 |
222 |
696 |
605 |
600 |
320 |
725 |
20 |
M27 |
355 |
700 |
305 |
811 |
700 |
695 |
380 |
840 |
24 |
M27 |
440 |
800 |
305 |
918 |
800 |
796 |
560 |
950 |
24 |
M30 |
450 |
900 |
368 |
1018 |
903 |
898 |
640 |
1050 |
28 |
M30 |
520 |
1000 |
432 |
1124 |
1055 |
1050 |
900 |
1160 |
28 |
M33 |
590 |
1200 |
524 |
1340 |
1205 |
1200 |
1400 |
1380 |
32 |
M36 |
695 |
PN 1.6MPa |
50 |
60 |
108 |
56 |
51 |
2 |
125 |
4 |
M16 |
150 |
65 |
67 |
128 |
73 |
65 |
3 |
145 |
4 |
M16 |
155 |
80 |
73 |
142 |
88 |
80 |
4 |
160 |
8 |
M16 |
160 |
公称 压力 PN MPa |
公称通径 DN mm |
尺寸(mm) |
重 量 (㎏) |
配管法兰(供参考) |
L |
D |
D3 |
D2 |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓 直径d |
螺栓 长度L1 |
PN 1.6MPa |
100 |
73 |
162 |
108 |
102 |
6 |
180 |
8 |
M16 |
165 |
125 |
86 |
192 |
132 |
127 |
8 |
210 |
8 |
M16 |
180 |
150 |
98 |
218 |
160 |
152 |
13 |
240 |
8 |
M20 |
205 |
200 |
127 |
273 |
210 |
203 |
24 |
295 |
12 |
M20 |
235 |
250 |
146 |
329 |
266 |
254 |
37 |
355 |
12 |
M24 |
265 |
300 |
181 |
384 |
310 |
305 |
50 |
410 |
12 |
M24 |
305 |
350 |
184 |
444 |
355 |
350 |
76 |
470 |
16 |
M24 |
310 |
400 |
191 |
496 |
405 |
400 |
110 |
525 |
16 |
M27 |
330 |
450 |
203 |
556 |
455 |
450 |
135 |
585 |
20 |
M27 |
345 |
500 |
219 |
618 |
505 |
500 |
158 |
650 |
20 |
M30 |
370 |
600 |
222 |
732 |
605 |
600 |
320 |
770 |
20 |
M33 |
380 |
700 |
305 |
802 |
700 |
695 |
380 |
840 |
24 |
M33 |
470 |
800 |
305 |
912 |
800 |
796 |
560 |
950 |
24 |
M36 |
475 |
900 |
368 |
1012 |
903 |
898 |
640 |
1050 |
28 |
M36 |
545 |
1000 |
432 |
1126 |
1055 |
1050 |
900 |
1170 |
28 |
M39 |
620 |
1200 |
524 |
1340 |
1205 |
1200 |
1400 |
1390 |
32 |
M45 |
735 |
PN 2.5MPa |
50 |
60 |
108 |
56 |
51 |
2 |
125 |
4 |
M16 |
150 |
65 |
67 |
128 |
73 |
65 |
3 |
145 |
8 |
M16 |
160 |
80 |
73 |
142 |
88 |
80 |
4 |
160 |
8 |
M16 |
170 |
100 |
73 |
168 |
108 |
102 |
6 |
190 |
8 |
M20 |
180 |
125 |
86 |
194 |
132 |
127 |
8 |
220 |
8 |
M24 |
205 |
150 |
98 |
224 |
160 |
152 |
14 |
250 |
8 |
M24 |
220 |
200 |
127 |
284 |
210 |
203 |
27 |
310 |
12 |
M24 |
255 |
250 |
146 |
341 |
266 |
254 |
42 |
370 |
12 |
M27 |
285 |
300 |
181 |
401 |
310 |
305 |
54 |
430 |
16 |
M27 |
325 |
350 |
184 |
458 |
355 |
350 |
86 |
490 |
16 |
M30 |
340 |
400 |
191 |
515 |
405 |
400 |
120 |
550 |
16 |
M33 |
360 |
450 |
203 |
565 |
455 |
450 |
148 |
600 |
20 |
M33 |
375 |
500 |
219 |
622 |
505 |
500 |
165 |
660 |
20 |
M33 |
395 |
600 |
222 |
732 |
605 |
600 |
340 |
770 |
20 |
M36 |
410 |
700 |
305 |
831 |
700 |
695 |
400 |
875 |
24 |
M39 |
500 |
800 |
305 |
942 |
800 |
796 |
580 |
990 |
24 |
M45 |
520 |
900 |
368 |
1040 |
903 |
898 |
660 |
1090 |
28 |
M45 |
590 |
1000 |
432 |
1155 |
1055 |
1050 |
960 |
1210 |
28 |
M52 |
675 |
1200 |
524 |
1365 |
1205 |
1200 |
1440 |
1420 |
32 |
M52 |
790 |
公称 压力 PN MPa |
公称通径 DN mm |
尺寸(mm) |
重 量 (㎏) |
配管法兰(供参考) |
L |
D |
D3 |
D2 |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓 直径d |
螺栓长度L1 |
RF、MFM |
RJ |
PN 1.6MPa |
50 |
60 |
108 |
58 |
51 |
3 |
125 |
4 |
M16 |
150 |
- |
65 |
67 |
128 |
73 |
65 |
4 |
145 |
8 |
M16 |
160 |
- |
80 |
73 |
142 |
88 |
80 |
6 |
160 |
8 |
M16 |
170 |
- |
100 |
73 |
168 |
108 |
105 |
8 |
190 |
8 |
M20 |
180 |
- |
125 |
86 |
194 |
132 |
127 |
13 |
220 |
8 |
M24 |
205 |
- |
150 |
98 |
224 |
160 |
152 |
16 |
250 |
8 |
M24 |
220 |
- |
200 |
127 |
291 |
210 |
203 |
28 |
320 |
12 |
M27 |
270 |
- |
250 |
146 |
353 |
266 |
254 |
49 |
385 |
12 |
M30 |
300 |
- |
300 |
181 |
418 |
310 |
305 |
76 |
450 |
16 |
M30 |
345 |
- |
350 |
222 |
475 |
355 |
350 |
114 |
510 |
16 |
M33 |
400 |
- |
400 |
232 |
547 |
405 |
400 |
190 |
585 |
16 |
M36 |
425 |
- |
450 |
264 |
572 |
455 |
450 |
200 |
610 |
20 |
M36 |
470 |
- |
500 |
292 |
626 |
505 |
500 |
260 |
670 |
20 |
M39 |
505 |
- |
600 |
318 |
745 |
608 |
600 |
404 |
795 |
20 |
M45 |
575 |
- |
PN 6.3MPa |
50 |
60 |
114 |
58 |
51 |
4 |
135 |
4 |
M20 |
170 |
185 |
65 |
67 |
138 |
73 |
65 |
5 |
160 |
8 |
M20 |
180 |
195 |
80 |
73 |
148 |
88 |
80 |
7 |
170 |
8 |
M20 |
190 |
205 |
100 |
79 |
174 |
108 |
102 |
10 |
200 |
8 |
M24 |
210 |
225 |
125 |
105 |
211 |
132 |
127 |
16 |
240 |
8 |
M27 |
250 |
265 |
150 |
136 |
248 |
162 |
152 |
20 |
280 |
8 |
M30 |
290 |
305 |
200 |
165 |
310 |
212 |
200 |
38 |
345 |
12 |
M33 |
335 |
350 |
250 |
213 |
362 |
266 |
250 |
62 |
400 |
12 |
M33 |
395 |
410 |
300 |
229 |
422 |
310 |
305 |
100 |
460 |
16 |
M33 |
420 |
435 |
350 |
273 |
487 |
355 |
350 |
160 |
525 |
16 |
M36 |
480 |
495 |
400 |
305 |
541 |
405 |
400 |
260 |
585 |
16 |
M39 |
525 |
540 |
PN 10.0 MPa |
50 |
60 |
120 |
58 |
51 |
5 |
145 |
4 |
M24 |
182 |
200 |
65 |
67 |
144 |
73 |
65 |
7 |
170 |
8 |
M24 |
195 |
210 |
80 |
73 |
154 |
88 |
80 |
10 |
180 |
8 |
M24 |
205 |
220 |
100 |
79 |
181 |
108 |
102 |
12 |
210 |
8 |
M27 |
225 |
240 |
125 |
105 |
218 |
132 |
127 |
19 |
250 |
8 |
M30 |
265 |
280 |
150 |
136 |
258 |
162 |
152 |
25 |
290 |
12 |
M30 |
305 |
320 |
200 |
165 |
324 |
212 |
200 |
56 |
360 |
12 |
M33 |
355 |
370 |
250 |
213 |
392 |
2663 |
250 |
94 |
430 |
12 |
M36 |
425 |
440 |
300 |
229 |
456 |
12 |
305 |
142 |
500 |
16 |
M39 |
465 |
480 |
350 |
273 |
510 |
355 |
350 |
230 |
560 |
16 |
M45 |
535 |
550 |
400 |
305 |
570 |
405 |
400 |
366 |
620 |
16 |
M45 |
585 |
600 |
公称 压力 PN MPa |
公称通径 DN mm |
尺寸(mm) |
重 量 (㎏) |
配管法兰(供参考) |
L |
D |
D3 |
D2 |
螺栓孔中心 圆直径D1 |
螺栓 数量 |
螺栓 直径d |
螺栓长度L1 |
RF、MFM |
RJ |
PN 16.0 Mpa (JB/T 74-90) |
50 |
70 |
142 |
56 |
51 |
8 |
165 |
8 |
M22 |
205 |
220 |
65 |
83 |
162 |
73 |
65 |
11 |
190 |
8 |
M27 |
245 |
260 |
80 |
83 |
176 |
90 |
80 |
16 |
205 |
8 |
M27 |
250 |
265 |
100 |
102 |
208 |
108 |
102 |
19 |
240 |
8 |
M30 |
280 |
295 |
125 |
110 |
247 |
136 |
127 |
33 |
285 |
8 |
M36 |
335 |
350 |
150 |
159 |
280 |
162 |
150 |
40 |
318 |
12 |
M36 |
385 |
405 |
200 |
206 |
356 |
212 |
203 |
84 |
400 |
12 |
M42 |
470 |
490 |
250 |
241 |
435 |
266 |
250 |
146 |
485 |
12 |
M48 |
535 |
555 |
300 |
292 |
520 |
312 |
305 |
230 |
570 |
16 |
M48 |
610 |
640 |
PN 16.0 Mpa (GB/T 9112~9124、HG20592 ~20614) |
50 |
70 |
120 |
56 |
51 |
7 |
145 |
4 |
M24 |
210 |
225 |
65 |
83 |
144 |
73 |
65 |
10 |
170 |
8 |
M24 |
235 |
250 |
80 |
83 |
154 |
90 |
80 |
14 |
180 |
8 |
M24 |
245 |
260 |
100 |
102 |
181 |
108 |
102 |
17 |
210 |
8 |
M27 |
280 |
295 |
125 |
110 |
218 |
136 |
127 |
28 |
250 |
8 |
M30 |
305 |
320 |
150 |
159 |
258 |
162 |
152 |
36 |
290 |
12 |
M30 |
365 |
395 |
200 |
206 |
325 |
212 |
203 |
78 |
360 |
12 |
M33 |
425 |
445 |
250 |
241 |
389 |
266 |
254 |
130 |
430 |
12 |
M39 |
495 |
515 |
300 |
292 |
459 |
312 |
305 |
210 |
500 |
16 |
M39 |
570 |
600 |
PN 20.0 Mpa (HG20592 ~20614) |
50 |
70 |
136 |
56 |
51 |
8 |
160 |
8 |
M22 |
215 |
230 |
65 |
83 |
174 |
73 |
65 |
16 |
203 |
8 |
M27 |
255 |
270 |
80 |
83 |
198 |
90 |
80 |
22 |
230 |
8 |
M30 |
270 |
285 |
100 |
102 |
254 |
108 |
102 |
35 |
292 |
8 |
M36 |
330 |
345 |
125 |
110 |
280 |
136 |
127 |
50 |
318 |
12 |
M36 |
355 |
375 |
150 |
159 |
316 |
162 |
152 |
78 |
360 |
12 |
M42 |
430 |
450 |
200 |
206 |
390 |
212 |
203 |
120 |
440 |
12 |
M48 |
510 |
530 |
250 |
248 |
518 |
266 |
254 |
220 |
572 |
16 |
M52 |
595 |
625 |
PN 25.0 Mpa (HG20592 ~20614) |
50 |
70 |
124 |
56 |
51 |
8 |
150 |
8 |
M24 |
215 |
230 |
65 |
83 |
154 |
73 |
65 |
14 |
180 |
8 |
M24 |
235 |
250 |
80 |
83 |
171 |
90 |
80 |
20 |
200 |
8 |
M27 |
250 |
265 |
100 |
102 |
203 |
108 |
102 |
28 |
235 |
8 |
M30 |
290 |
305 |
125 |
110 |
243 |
136 |
127 |
44 |
275 |
12 |
M30 |
310 |
325 |
150 |
159 |
285 |
162 |
152 |
70 |
320 |
12 |
M33 |
385 |
405 |
200 |
206 |
359 |
212 |
203 |
110 |
400 |
12 |
M39 |
470 |
490 |
250 |
248 |
443 |
266 |
254 |
200 |
490 |
16 |
M45 |
560 |
580 |
300 |
305 |
540 |
312 |
305 |
350 |
590 |
16 |
M48 |
665 |
695 |
注:1、不同的法兰标准其尺寸有一定的差异,故配管法兰的螺栓直径d、螺栓长度L,等尺寸仅供参考。本表中配管法兰尺寸主要以JB/T74-90标准系列2为依据。2、RF表示凸面法兰;MFM表示凹面法兰;RJ表示环
ENH76蝶形对夹止回阀用户订购提示:
1)、请提供您需订购的止回阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、ENH76蝶形对夹止回阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供止回阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的ENH76蝶形对夹止回阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:ENH76蝶形对夹止回阀使用说明书
