CDL、CDLF型立式不锈钢多级泵
CDL、CDLF型,立式多级不锈钢泵(简称:CDL、CDLF不锈钢多级泵),上海永鹏水泵在此提供的是以不锈钢板作为原材料的冲压轻型立式不锈钢多级离心泵。上海永鹏采用了丹麦的先进水泵技术研发改进后投产,其最大优点是水力模型设计先进,高效率,高节能。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形,流道特别光滑,轴瓦、轴套用硬质合金,具有超强的使用寿命,避免产生二次污染。轴封采用耐磨机械密封,无泄漏。电机采用Y2铅外壳,进口轴承,绝缘等级F级。泵运转平稳,低噪音,整机质量可靠,外形美观、体积小、重量轻、运输安装方便,是适用贵州省各城建、环保、饮用水供水等领域理想的绿色、环保、节能型水泵。
CDL、CDLF立式不锈钢多级泵

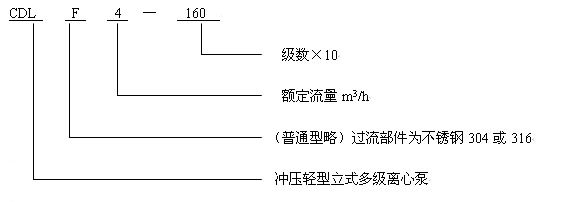

CDL、CDLF不锈钢多级泵型号意义
CDL、CDLF不锈钢多级泵型号意义
CDL、CDLF立式不锈钢多级泵典型应用
1、 不锈钢多级泵适用于市政供水及增压系统工程
2、 工业循环水系统及生产加工用水系统
3、 大型锅炉给水及冷凝液系统
4、 环保水处理工程,渗透分析系统
5、 农业灌溉及脱水作业
6、 工业厂房清洗及各种清洗工作
7、 (其他)许多专门用途
CDL、CDLF多级泵应用范围
普通型不锈钢多级泵适用于液体传输,冷热清洁水,软化水的循环和增压。
不锈钢冲压型亦适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体,但液体允许温度需要降低。
工作条件
冷热清洁的,非易燃易爆并不含有固体颗粒或纤维的液体;
液体温度:常温型-15℃至+70℃,热水型+70℃至+120℃;
环境温度:最高+40℃;
最小入口压力:根据NPSH曲线+最小安全扬程量0.5米水头。 性能曲线及性能表说明
1、 所有曲线都基于3×380V,50HZ,电机在恒速2900r/min的测量值。电机为可变电压电机;
2、 测量采用自由空气下20℃的水,运动粘度r=1mm2/S;公差参照ISO2584附件B标准;
3、 泵的使用参照加粗曲线的性能范围,以防止过热造成危险。
25CDLF型、32CDLF型不锈钢多级泵性能参数表
型号 |
流量 (m3/h) |
扬程 (m0 |
效率 (%) |
转速 (r/min) |
功率 (KW) |
汽蚀余量 (m) |
高度 (mm) |
重量 (Kg) |
25CDLF2-20 |
2 |
15 |
72 |
2900 |
0.37 |
1.8 |
445 |
20 |
25CDLF2-30 |
2 |
22 |
72 |
2900 |
0.37 |
1.8 |
463 |
20 |
25CDLF2-40 |
2 |
30 |
72 |
2900 |
0.55 |
1.8 |
481 |
20 |
25CDLF2-50 |
2 |
37 |
72 |
2900 |
0.55 |
1.8 |
499 |
20 |
25CDLF2-60 |
2 |
45 |
74 |
2900 |
0.75 |
1.8 |
522 |
20 |
25CDLF2-70 |
2 |
52 |
74 |
2900 |
0.75 |
1.8 |
540 |
25 |
25CDLF2-80 |
2 |
60 |
74 |
2900 |
1.1 |
1.8 |
548 |
25 |
25CDLF2-90 |
2 |
67 |
76 |
2900 |
1.1 |
1.8 |
596 |
25 |
25CDLF2-100 |
2 |
75 |
76 |
2900 |
1.1 |
1.8 |
614 |
30 |
25CDLF2-110 |
2 |
82 |
76 |
2900 |
1.1 |
1.8 |
632 |
30 |
25CDLF2-120 |
2 |
90 |
76 |
2900 |
1.5 |
1.8 |
650 |
30 |
25CDLF2-130 |
2 |
97 |
82 |
2900 |
1.5 |
1.8 |
685 |
35 |
25CDLF2-140 |
2 |
105 |
82 |
2900 |
1.5 |
1.8 |
703 |
35 |
25CDLF2-150 |
2 |
112 |
82 |
2900 |
1.5 |
1.8 |
721 |
35 |
25CDLF2-160 |
2 |
120 |
82 |
2900 |
1.5 |
1.8 |
759 |
35 |
25CDLF2-170 |
2 |
127 |
82 |
2900 |
1.5 |
1.8 |
777 |
40 |
25CDLF2-180 |
2 |
135 |
84 |
2900 |
2.2 |
1.8 |
795 |
40 |
25CDLF2-190 |
2 |
142 |
84 |
2900 |
2.2 |
1.8 |
813 |
40 |
25CDLF2-200 |
2 |
150 |
84 |
2900 |
2.2 |
1.8 |
831 |
40 |
25CDLF2-210 |
2 |
157 |
84 |
2900 |
2.2 |
1.8 |
849 |
40 |
25CDLF2-220 |
2 |
165 |
84 |
2900 |
2.2 |
1.8 |
867 |
45 |
25CDLF2-230 |
2 |
172 |
84 |
2900 |
3 |
1.8 |
918 |
45 |
25CDLF2-240 |
2 |
180 |
84 |
2900 |
3 |
1.8 |
936 |
45 |
25CDLF2-250 |
2 |
187 |
84 |
2900 |
3 |
1.8 |
945 |
50 |
25CDLF2-260 |
2 |
195 |
86 |
2900 |
3 |
1.8 |
972 |
50 |
32CDLF4-20 |
4 |
16 |
72 |
2900 |
0.37 |
1.8 |
460 |
20 |
32CDLF4-30 |
4 |
24 |
72 |
2900 |
0.55 |
1.8 |
490 |
20 |
32CDLF4-40 |
4 |
32 |
74 |
2900 |
0.75 |
1.8 |
520 |
20 |
32CDLF4-50 |
4 |
40 |
76 |
2900 |
1.1 |
1.8 |
570 |
20 |
32CDLF4-60 |
4 |
48 |
76 |
2900 |
1.1 |
1.8 |
595 |
20 |
32CDLF4-70 |
4 |
56 |
76 |
2900 |
1.5 |
1.8 |
640 |
25 |
32CDLF4-80 |
4 |
64 |
82 |
2900 |
1.5 |
1.8 |
665 |
25 |
32CDLF4-90 |
4 |
72 |
82 |
2900 |
2.2 |
1.8 |
715 |
30 |
32CDLF4-100 |
4 |
80 |
84 |
2900 |
2.2 |
1.8 |
740 |
30 |
32CDLF4-110 |
4 |
88 |
84 |
2900 |
2.2 |
1.8 |
765 |
30 |
32CDLF4-120 |
4 |
96 |
84 |
2900 |
2.2 |
1.8 |
795 |
30 |
32CDLF4-130 |
4 |
105 |
84 |
2900 |
3 |
1.8 |
860 |
35 |
32CDLF4-140 |
4 |
112 |
84 |
2900 |
3 |
1.8 |
885 |
35 |
32CDLF4-150 |
4 |
120 |
84 |
2900 |
3 |
1.8 |
910 |
35 |
32CDLF4-160 |
4 |
128 |
86 |
2900 |
3 |
1.8 |
935 |
35 |
32CDLF4-170 |
4 |
136 |
86 |
2900 |
4 |
1.8 |
1000 |
40 |
32CDLF4-180 |
4 |
144 |
86 |
2900 |
4 |
1.8 |
1025 |
40 |
32CDLF4-190 |
4 |
152 |
87 |
2900 |
4 |
1.8 |
1050 |
40 |
32CDLF4-200 |
4 |
160 |
87 |
2900 |
4 |
1.8 |
1075 |
40 |
32CDLF4-210 |
4 |
168 |
87 |
2900 |
4 |
1.8 |
1100 |
45 |
32CDLF4-220 |
4 |
176 |
87 |
2900 |
4 |
1.8 |
1130 |
45 |
40CDLF型、50CDLF型多级泵性能参数表
型号 |
流量 (m3/h) |
扬程 (m0 |
效率 (%) |
转速 (r/min) |
功率 (KW) |
汽蚀余量 (m) |
高度 (mm) |
重量 (Kg) |
40CDLF8-20 |
8 |
18 |
74 |
2900 |
0.75 |
2.3 |
575 |
25 |
40CDLF8-30 |
8 |
27 |
76 |
2900 |
1.1 |
2.3 |
625 |
30 |
40CDLF8-40 |
8 |
36 |
82 |
2900 |
1.5 |
2.3 |
665 |
30 |
40CDLF8-50 |
8 |
45 |
84 |
2900 |
2.2 |
2.3 |
715 |
40 |
40CDLF8-60 |
8 |
54 |
84 |
2900 |
2.2 |
2.3 |
745 |
40 |
40CDLF8-70 |
8 |
63 |
84 |
2900 |
3 |
2.3 |
810 |
45 |
40CDLF8-80 |
8 |
72 |
86 |
2900 |
3 |
2.3 |
840 |
45 |
40CDLF8-90 |
8 |
81 |
86 |
2900 |
4 |
2.3 |
905 |
55 |
40CDLF8-100 |
8 |
90 |
87 |
2900 |
4 |
2.3 |
935 |
55 |
40CDLF8-110 |
8 |
99 |
87 |
2900 |
4 |
2.3 |
965 |
55 |
40CDLF8-120 |
8 |
108 |
87 |
2900 |
4 |
2.3 |
995 |
55 |
40CDLF8-130 |
8 |
117 |
87 |
2900 |
5.5 |
2.3 |
1100 |
80 |
40CDLF8-140 |
8 |
126 |
88.5 |
2900 |
5.5 |
2.3 |
1130 |
80 |
40CDLF8-150 |
8 |
135 |
88.5 |
2900 |
5.5 |
2.3 |
1160 |
80 |
40CDLF8-160 |
8 |
144 |
88.5 |
2900 |
5.5 |
2.3 |
1190 |
80 |
40CDLF8-170 |
8 |
153 |
88.5 |
2900 |
7.5 |
2.3 |
1220 |
90 |
40CDLF8-180 |
8 |
162 |
89 |
2900 |
7.5 |
2.3 |
1250 |
90 |
40CDLF8-190 |
8 |
171 |
89 |
2900 |
7.5 |
2.3 |
1280 |
90 |
40CDLF8-200 |
8 |
180 |
89 |
2900 |
7.5 |
2.3 |
1310 |
95 |
50CDLF16-20 |
16 |
24 |
84 |
2900 |
2.2 |
4.6 |
665 |
40 |
50CDLF16-30 |
16 |
36 |
86 |
2900 |
3 |
4.6 |
745 |
50 |
50CDLF16-40 |
16 |
48 |
86 |
2900 |
4 |
4.6 |
825 |
55 |
50CDLF16-50 |
16 |
60 |
88.5 |
2900 |
5.5 |
4.6 |
945 |
70 |
50CDLF16-60 |
16 |
72 |
88.5 |
2900 |
5.5 |
4.6 |
990 |
75 |
50CDLF16-70 |
16 |
84 |
89 |
2900 |
7.5 |
4.6 |
1035 |
80 |
50CDLF16-80 |
16 |
96 |
89 |
2900 |
7.5 |
4.6 |
1080 |
80 |
50CDLF16-90 |
16 |
108 |
89 |
2900 |
11 |
4.6 |
1255 |
140 |
50CDLF16-100 |
16 |
120 |
92.5 |
2900 |
11 |
4.6 |
1310 |
140 |
50CDLF16-110 |
16 |
132 |
92.5 |
2900 |
11 |
4.6 |
1365 |
145 |
50CDLF16-120 |
16 |
144 |
92.5 |
2900 |
11 |
4.6 |
1420 |
145 |
50CDLF16-130 |
16 |
156 |
92.5 |
2900 |
15 |
4.6 |
1545 |
150 |
50CDLF16-140 |
16 |
168 |
92.5 |
2900 |
15 |
4.6 |
1600 |
165 |

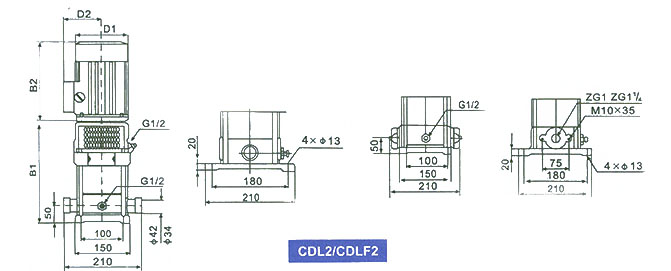

CDL2 / CDLF2系列多级泵安装尺寸
CDL2 / CDLF2系列多级泵安装尺寸
泵型号 |
尺寸(mm) |
B1 |
B2 |
B1+B2 |
D1 |
D2 |
CDL2-20 |
220 |
225 |
445 |
145 |
110 |
CDL2-30 |
238 |
225 |
463 |
145 |
110 |
CDL2-40 |
256 |
225 |
481 |
145 |
110 |
CDL2-50 |
274 |
225 |
499 |
145 |
110 |
CDL2-60 |
297 |
225 |
522 |
145 |
110 |
CDL2-70 |
315 |
245 |
540 |
145 |
110 |
CDL2-90 |
351 |
245 |
596 |
170 |
150 |
CDL2-110 |
387 |
245 |
632 |
170 |
150 |
CDL2-130 |
440 |
245 |
685 |
170 |
150 |
CDL2-150 |
476 |
245 |
721 |
170 |
150 |
CDL2-180 |
530 |
265 |
795 |
180 |
155 |
CDL2-220 |
602 |
265 |
867 |
180 |
155 |
CDL2-260 |
682 |
290 |
972 |
180 |
155 |

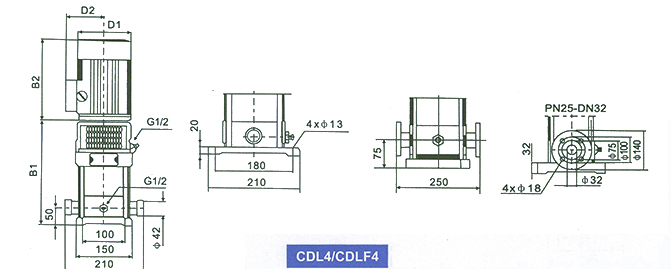

CDL4/ CDLF4系列多级泵安装尺寸
CDL4/ CDLF4系列多级泵安装尺寸
泵型号 |
尺寸(mm) |
B1 |
B2 |
B1+B2 |
D1 |
D2 |
CDL4-20 |
235 |
225 |
460 |
145 |
110 |
CD4-30 |
265 |
225 |
490 |
145 |
110 |
CDL4-40 |
295 |
225 |
520 |
145 |
110 |
CDL4-50 |
325 |
245 |
570 |
170 |
150 |
CDL4-60 |
350 |
245 |
595 |
170 |
150 |
CDL4-80/7 |
420 |
245 |
665 |
170 |
150 |
CDL4-80 |
420 |
245 |
665 |
170 |
150 |
CDL4-100 |
475 |
265 |
740 |
170 |
150 |
CDL4-120 |
530 |
265 |
795 |
180 |
155 |
CDL4-160/14 |
645 |
290 |
935 |
180 |
155 |
CDL4-160 |
645 |
290 |
935 |
180 |
155 |
CDL4-190 |
725 |
325 |
1050 |
210 |
180 |
CDL4-220 |
805 |
325 |
1130 |
210 |
180 |

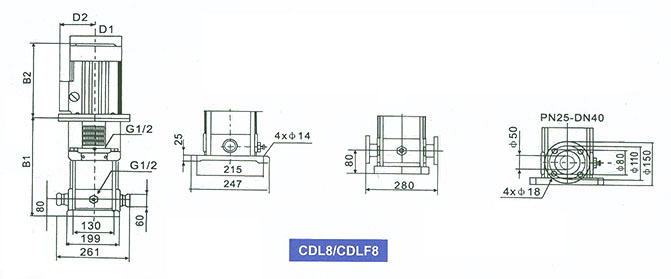

CDL8 / CDLF8系列多级泵安装尺寸
CDL8 / CDLF8系列多级泵安装尺寸
泵型号 |
尺寸(mm) |
B1 |
B2 |
B1+B2 |
D1 |
D2 |
CDL8-20/1 |
345 |
225 |
570 |
145 |
110 |
CD8-20 |
350 |
225 |
575 |
145 |
110 |
CDL8-30 |
380 |
245 |
625 |
170 |
150 |
CDL840 |
420 |
245 |
665 |
170 |
150 |
CDL8-50 |
450 |
265 |
715 |
180 |
155 |
CDL8-60 |
480 |
265 |
745 |
180 |
155 |
CDL8-80 |
550 |
290 |
840 |
180 |
155 |
CDL8-100 |
610 |
325 |
935 |
210 |
180 |
CDL8-120 |
670 |
325 |
995 |
210 |
180 |
CDL8-140 |
750 |
380 |
1130 |
250 |
210 |
CDL8-160 |
810 |
380 |
1190 |
250 |
210 |
CDL8-180 |
870 |
380 |
1250 |
250 |
210 |
CDL8-220 |
930 |
380 |
1310 |
250 |
210 |

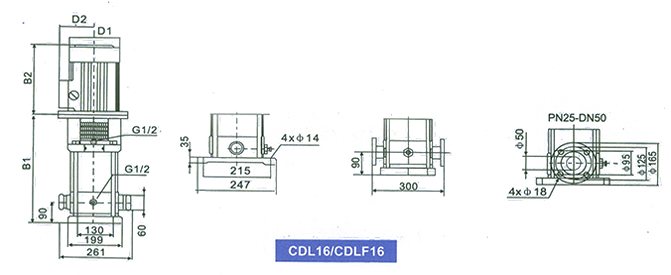

CDL16 / CDLF16系列多级泵安装尺寸
CDL16 / CDLF16系列多级泵安装尺寸
泵型号 |
尺寸(mm) |
B1 |
B2 |
B1+B2 |
D1 |
D2 |
CDL16-20 |
400 |
265 |
665 |
180 |
155 |
CDL16-30 |
455 |
290 |
745 |
180 |
155 |
CDL16-40 |
500 |
325 |
825 |
210 |
180 |
CDL16-50 |
565 |
380 |
945 |
250 |
210 |
CDL16-60 |
610 |
380 |
990 |
250 |
210 |
CDL16-70 |
655 |
380 |
1035 |
250 |
210 |
CDL16-80 |
700 |
380 |
1080 |
250 |
210 |
CDL16-100 |
820 |
490 |
1310 |
330 |
255 |
CDL16-120 |
910 |
490 |
1400 |
330 |
255 |
CDL16-140 |
1000 |
490 |
1490 |
330 |
255 |
CDL16-160 |
1090 |
490 |
1580 |
330 |
255 |

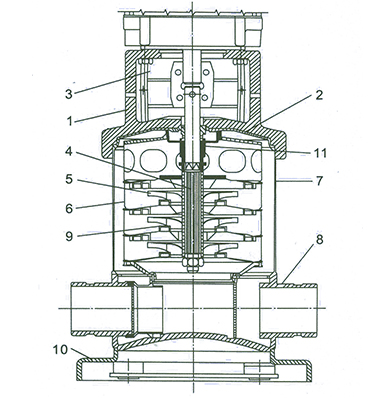

CDL、 CDLF多级泵结构及材料
CDL、 CDLF多级泵结构及材料
序号 |
说明 |
材料 |
Name |
Material |
1 |
机架 |
铸铁GG20※ |
Framework |
Iron casting GG20※ |
2 |
泵头盖 |
不锈钢 |
Pump cover |
Stainless steel |
3 |
联轴器罩 |
不锈钢 |
Coupling cover |
Stainless steel |
4 |
轴 |
不锈钢 |
Axle |
Stainless steel |
5 |
叶轮 |
不锈钢 |
Impeller |
Stainless steel |
6 |
中间腔体 |
不锈钢 |
Middle cavity |
Stainless steel |
7 |
外套筒 |
不锈钢 |
Outer box |
Stainless steel |
|
固定螺栓 |
不锈钢 |
Fixed bolt |
Stainless steel |
8 |
泵体 |
不锈钢 |
Pump body |
Stainless steel |
9 |
颈环 |
Acoflon215 |
Neck strap |
Acoflon 215 |
10 |
底板 |
铸铁GG20※ |
Under board |
Iron casting GG20※ |
11 |
轴封 |
RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV |
Shaft seal |
RUUE,RUUV,AUUE,AUUV, AUAE,BUBE,BUBV |
|
泵中橡胶件 |
同轴封EPDM或FPM(VITON |
Pump rubbers |
As axle-cover EPDM or FPM(Viton) |
※不锈钢根据要求材料304或316
CDL、CDLF型立式不锈钢多级泵客户订购提示:
1)、请提供您需订购的多级泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、CDL、CDLF型立式不锈钢多级泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供多级泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新CDL、CDLF型立式不锈钢多级泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:CDL、CDLF型立式不锈钢多级泵使用说明书。
