您现在位于:首页 > 电动阀门 > ZYHQ、ZYHX型电子式电动三通合流调节阀

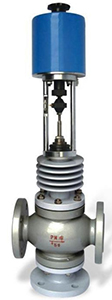

ZYHQ、ZYHX型电子式电动三通合流调节阀

别名:电动三通调节阀

电子式电动三通合流、分流调节阀
电子式电动三通合流、分流调节阀

电子式电动三通合流、分流调节阀特点

  ZYHQ、ZYHX型电子式电动三通合流调节阀和电子式电动三通分流调节阀采用圆筒型簿壁窗口形阀芯导向,配用3610国产系列电子直行程电动执行机构,接受0-10或4-20mA,D信号驱动阀门启闭。其中三通合流调节阀用于将两种流体混合成第三种流体,或将不同温度的同种流体,混合成一温度流体。三通分流阀将一种流体分成两路流体。上海永鹏机械有限公司生产的电子式电动三通合流、分流调节阀公称通径由25mm至300mm,公称压力1、6、4、0、6、4Mpa,适用流体温度由-60℃-450℃,控制信号为0-10或4-20mA,DC。电子式电动三通合流调节阀和电子式电动三通分流调节阀配用不同的阀盖可分为普通型和散热型两种。

电子式电动三通合流、分流调节阀
技术参数和性能指标
电子式电动三通合流、分流调节阀
电子式电动三通合流、分流调节阀

技术参数和性能指标

阀体、阀盖:WCB、HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
填料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250
散热型:铸钢:-40~450、铸不锈钢:-60~450
介质温度(℃) 200以下(对合流阀而言)
固有可调比 R 30:1
公称压力 PN(Mpa) 1.6、4.0、6.4
允许泄漏  (L/min) 硬密封:III级、如密封:IV级
作用方式 电开式、 电关式
信号故障时阀状态 全开、全关、保位
信号范围 (DC) 0~10mA、 4~20mA、1~5V、 0~10V
电源电压 220V、 50HZ

电子式电动三通合流、分流调节阀详细技术参数

公称通径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
额定流量 系数Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1280
分流           85 135 210 340 535 800 1280
额定行程 L(mm) 16 25 40 60 100
流量特性 直线、 等百分比
工作温度(℃) 普通型:铸铁:-20~200、铸钢:-40~250、铸不锈钢:-60~250 散热型:铸钢:-40~450、铸不锈钢:-60~450
介质温度(℃) 200以下(对合流阀而言)
固有可调比 R 30:1
公称压力 PN(Mpa) 1.6、4.0、6.4
允许泄漏  (L/min) 硬密封:III级、如密封:IV级
作用方式 电开式、 电关式
信号故障时阀状态 全开、全关、保位
信号范围 (DC) 0~10mA、 4~20mA、1~5V、 0~10V
电源电压 220V、 50HZ

外形尺寸

公称通径 25 32 40 50 65 80 100 125 150 200 250 300
法兰距离 L PN16 185 200 220 250 275 300 350 410 450 550 670 770
PN40 190 210 230 255 285 310 355 425 460 560 690 795
PN64 200 210 235 265 295 320 370 400 475 570 752 819
标准阀盖H1 PN16 688 704 848 883 1149 1174 1176 1304 1329 1385 2080 2200
PN40 708 724 868 903 1159 1194 1216 1334 1371 1455 2080 2200
PN64 708 724 868 903 1159 1194 1216 1334 1371 1455 2120 2460
中温型阀盖H1 加200 加250 加320 加350
H 2 PN16 140 150 160 180 200 222 220 270 280 306 474 584
PN40 140 150 160 180 200 222 220 2740 280 306
PN 64 分流 160 170 180 200 220 242 260 300 322 376
合流 160 170 180 200 220 242 260 325 322 376
H3 87 90
фD 225 257 310
法兰标准 GB:1.6、2.5、4.0、6.4Mpa    ANSI:150、300、600Lb    JIS:10K、20K、30K

技术参数

公称通径 25 32 40 50 65 80 100 125 150 200 250 300
法兰距离 L PN16 185 200 220 250 275 300 350 410 450 550 670 770
PN40 190 210 230 255 285 310 355 425 460 560 690 795
PN64 200 210 235 265 295 320 370 400 475 570 752 819
标准阀盖H1 PN16 688 704 848 883 1149 1174 1176 1304 1329 1385 2080 2200
PN40 708 724 868 903 1159 1194 1216 1334 1371 1455 2080 2200
PN64 708 724 868 903 1159 1194 1216 1334 1371 1455 2120 2460
中温型阀盖H1 加200 加250 加320 加350
H 2 PN16 140 150 160 180 200 222 220 270 280 306 474 584
PN40 140 150 160 180 200 222 220 2740 280 306
PN 64 分流 160 170 180 200 220 242 260 300 322 376
合流 160 170 180 200 220 242 260 325 322 376
H3 87 90
фD 225 257 310
法兰标准 GB:1.6、2.5、4.0、6.4Mpa    ANSI:150、300、600Lb    JIS:10K、20K、30K
