RSPS零压差蒸汽电磁阀

RSPS-20
RSPS-20零压差蒸汽电磁阀

结构

1、 集直动式开阀和先导式开阀两位一体的分步直动式结构,无压力亦能打开主阀,低压差流量大,适用面广。
2、 阀内一切密封材料均采用耐高温的铁氟龙PTFE,耐高温及耐磨性能极好,使用寿命长。

RSPS-25F
RSPS-25F

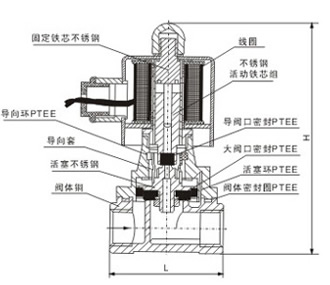

RSPS零压差蒸汽电磁阀结构图
RRSPS零压差蒸汽电磁阀结构图

主要技术参数

公称通径 15、20、25、32、40、50mm
工作压力 16Kgf/cm2
工作压差 0∽16 Kgf/cm2
最大耐压力 20Kgf/cm2
流体温度 -5∽200℃
适用介质 蒸汽、液体、空气、气体、油<20CST
动作方式 分步直动式
型式 常闭式、活赛密封式
额定电压 AC:380、220、36 DC:220、110、36、24

产品用途

零压差蒸汽电磁阀是通用类电磁阀,适用于多种介质管路的自动控制,上海永鹏生产的零压差蒸汽电磁阀尤其适用于无压差或低压力系统,如蒸汽进入密封管路,压差小,或压差大小变化大,该阀均能适应。亦可用于高位自流水槽,风机、水厂虹吸真空系统等

产品规格

型号 连接方式 连接尺寸 L H KV值 阀体材料
RSPS-15 内螺纹 PT1/2〞 68 133 2.8 黄铜 不锈钢 两种
RSPS-20 内螺纹 PT3/4〞 80 149 5
RSPS-25 内螺纹 PT1〞 92 160 8.5
RSPS-32 内螺纹 PT11/4〞 96 182 12
RSPS-40 内螺纹 PT11/2〞 118 191 18
RSPS-50 内螺纹 PT2〞 147 210 30
RSPS-15F 法兰 4-Ф13.5孔距Ф65 90 155 2.8 黄铜 不锈钢 两种 连体法兰
RSPS-20F 法兰 4-Ф13.5孔距Ф75 112 165 5
RSPS-25F 法兰 4-Ф13.5孔距Ф85 124 195 8.5
RSPS-32F 法兰 4-Ф17.5孔距Ф100 135 222 12
RSPS-40F 法兰 4-Ф17.5孔距Ф110 155 235 18
RSPS-50F 法兰 4-Ф17.5孔距Ф125 190 250 30

注:需塑封线圈,可在订货时提出,型号后加“N”,介质温度≤180℃。

订货代码
订货代码

RSPS零压差蒸汽电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、RSPS零压差蒸汽电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的RSPS零压差蒸汽电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:RSPS零压差蒸汽电磁阀使用说明书
