手动链轮式插板阀CK-L1

手动链轮式插板阀CK-L1
手动链轮式插板阀CK-L1

手动链轮式插板阀CK-L1使用范围

1.采矿、钢铁工业--用于煤炭、滤渣浆等;
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水;
3.造纸工业--用于任何浓度纸浆、料水混合物;
4.电站除灰--用于灰渣浆液。

手动链轮式插板阀CK-L1特点

超薄型CK-l1以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。

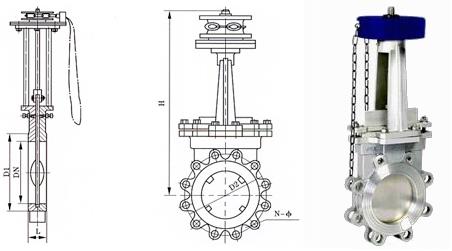

主要零件材料及连接尺寸

公称压力 (MPa) 公称通径 L D D1 D2 H N-M D0
1 50 48 160 125 100 285 4-M16 180
65 48 180 145 120 298 4-M16 180
80 50 195 160 135 315 4-M16 220
100 50 215 180 155 365 8-M16 220
125 57 245 210 185 400 8-M16 230
150 57 280 240 210 475 8-M20 280
200 70 335 295 265 540 8-M20 360
250 70 390 350 320 630 12-M20 360
300 76 440 400 368 780 12-M20 400
350 76 500 460 429 885 16-M20 400
400 89 565 515 482 990 16-M22 400
450 89 615 565 532 1100 20-M22 530
500 114 670 620 585 1200 20-M22 530
600 114 780 725 685 1450 20-M27 600
700 130 895 940 800 1700 24-M27 600
800 130 1010 950 905 2000 24-M30 680
900 140 1110 1050 1005 2300 28-M30 680

上海永鹏阀门手动链轮式插板阀CK-L1用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"手动链轮式插板阀CK-L1产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的手动链轮式插板阀CK-L1使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:手动链轮式插板阀CK-L1使用说明书
