您现在位于:首页 >> 不锈钢泵 >> AFB、FB型不锈钢耐腐蚀离心泵

AFB、FB型不锈钢耐腐蚀离心泵

AFB、FB型不锈钢耐腐蚀离心泵
AFB、FB型不锈钢耐腐蚀离心泵

AFB、FB型不锈钢耐腐蚀离心泵(简称:AFB、FB耐腐蚀泵), 是单级单吸悬臂式不锈钢耐腐蚀离心泵,系上海永鹏泵阀有限公司吸取90年代各类泵的特点,采用先进水力模型,新颖结构与高强度组合式双端面机械密封,具有高效节能、结构紧凑、性能稳定、使用可靠等优点。 该泵过流部位零件根据输送介质不同,全部选用各种耐腐耐磨合金钢材料制造,泵的进口压力一般不大于0.2MPa, 必要时可达到0.35~0.4MPa,介质温度-20°C~+130°C,悬臂式不锈钢耐腐蚀离心泵广泛应用于石油、化工、冶金、合成纤维、医药、食品等工业部门。

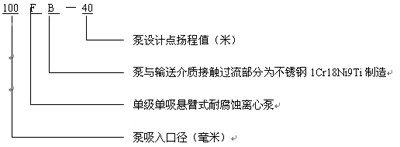

型号意义

AFB、FB耐腐蚀泵型号意义
AFB、FB耐腐蚀泵型号意义

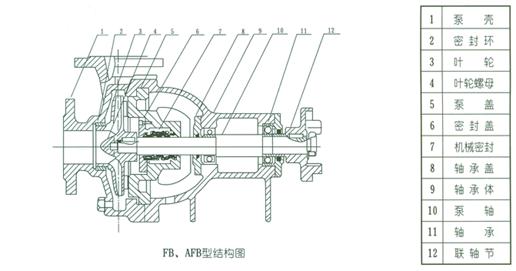

结构说明与安装结构图

泵的旋转方向:自吸入口向电机端看为顺时针方向旋转。 泵与电机是通过弹性联轴器安装在同一个底座上。 泵的轴封装置采用付叶轮减压和双端面机械密封新结构,密封腔充填优质钙脂润滑脂,并配有油杯。

AFB、FB耐腐蚀泵的结构说明与安装结构图
AFB、FB耐腐蚀泵的结构说明与安装结构图

性能参数表

型号 流量Q 扬程H (m) 转速n (r/min) 效率η (%) 轴功率 (KW) 配用功率 (KW) 汽蚀余量 (m)
(m3/h) (L/S)
25FB-16 3.6 1 16 2900 33 0.48 1.1 4.0
25FB-16A 3.27 0.91 12.5 2900 34 0.34 0.75 4.0
25FB-25 3.6 1 25 2900 30 0.82 1.5 4.0
25FB-25A 3.27 0.91 20 2900 31 0.57 1.1 4.0
25FB-40 3.6 1 40 2900 23 1.71 3 4.0
25FB-40A 3.27 0.91 33.5 2900 24 1.21 2.2 4.0
40FB-16 7.2 2 16 2900 22 0.71 1.5 4.0
40FB-16A 6.55 1.82 12 2900 46.7 0.5 1.1 4.0
40FB-20 7.2 2 20 2900 42 0.93 1.5 4.0
40FB-25 7.2 2 25 2900 39 1.26 2.2 4.0
40FB-25A 6.55 1.82 20.5 2900 40 0.94 1.5 4.0
40FB-40 7.2 2 40 2900 32 2.45 3 4.0
40FB-40A 6.55 1.82 32 2900 33.5 1.73 2.2 4.0
40FB-63 7.2 2 63 2900 27 5.42 7.5 4.0
40FB-63A 6.72 1.87 56 2900 29 3.75 5.5 4.0
50FB-16 14.4 4 16 2900 56 1.09 2.2 3.5
50FB-16A 13.1 3.64 12 2900 57 0.81 1.5 3.5
50FB-25 14.4 4 25 2900 52 1.83 4 3.5
50FB-25A 13.1 3.64 20 2900 51.5 1.42 3 3.5

续表

型号 流量Q 扬程H (m) 转速n (r/min) 效率η (%) 轴功率 (KW) 配用功率 (KW) 汽蚀余量 (m)
(m3/h) (L/S)
50FB-40 14.4 4 40 2900 46 3.32 5.5 3.5
50FB-40A 13.1 3.64 32.5 2900 45 2.62 5.5 3.5
50FB-63 14.4 4 63 2900 39 6.16 11 3.5
50FB-63A 13.1 3.64 54.5 2900 38 5.24 7.5 3.5
65FB-25 28.8 8 25 2900 62 3.16 5.5 3.5
65FB-65A 26.2 7.28 20 2900 62 2.36 4 3.5
65FB-30 28.8 8 30 2900 60.5 3.89 7.5 3.5
65FB-30A 26.2 7.28 25 2900 61 2.79 5.5 3.5
65FB-40 28.8 8 40 2900 57.5 5.46 11.5 3.5
65FB-40A 26.2 7.28 32 2900 58 4 7.5 3.5
65FB-64 28.8 8 64 2900 52.5 9.57 15 3.5
65FB-64A 26.2 7.28 55 2900 51.5 7.82 7.5 3.5
80FB-15 54.4 15 15 2900 69 3.2 5.5 3.0
80FB-15A 49.1 13.65 11.5 2900 69 2.62 4 3.0
80FB-24 54.4 15 24 2900 68 5.19 7.5 3.0
80FB-24A 49.1 13.65 19 2900 68 3.94 7.5 3.0
80FB-38 54.4 15 38 ? 2900 66.5 8.41 15 3.0
80FB-38A 49.1 13.65 30.5 2900 66.5 6.34 11 3.0
80FB-60 54.4 15 60 2900 62.8 14.06 22 3.0
80FB-60A 49.1 13.65 52 2900 62.5 11.56 18.5 3.0
100FB-23 100.8 28 23 2900 73 8.65 15 3.0
100FB-23A 91.8 25.5 17.5 2900 73 6.51 11 3.0
100FB-37 100.8 28 37 2900 73 13.9 22 3.0
100FB-37A 91.8 25.5 29 2900 70.5 11 18.5 3.0
100FB-57 100.8 28 57 2900 70.5 22.2 37 3.0
100FB-57A 91.8 26.2 52 2900 70.5 18.77 37 3.0
150FB-22 190.8 53 22 2900 77 14.86 22 2.5
150FB-22A 173.5 48.2 17.5 2900 78 10.6 18.5 2.5
150FB-35 190.8 53 35 2900 76 23.94 37 2.5
150FB-35A 173.5 48.2 28 2900 76 17.42 30 2.5
150FB-56 190.8 53 56 2900 76 38.3 55 2.5
150FB-56A 173.5 48.2 50 2900 76 32.1 37 2.5

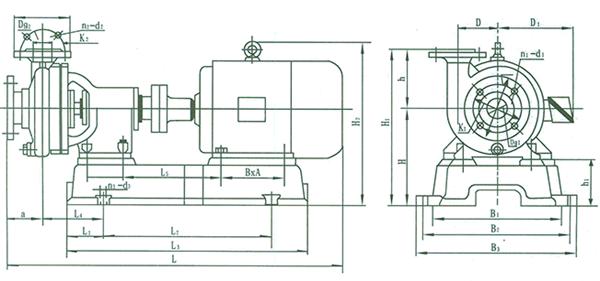

结构和外形安装尺寸表

AFB、FB耐腐蚀泵的结构和外形安装尺寸表图
AFB、FB耐腐蚀泵的结构和外形安装尺寸图

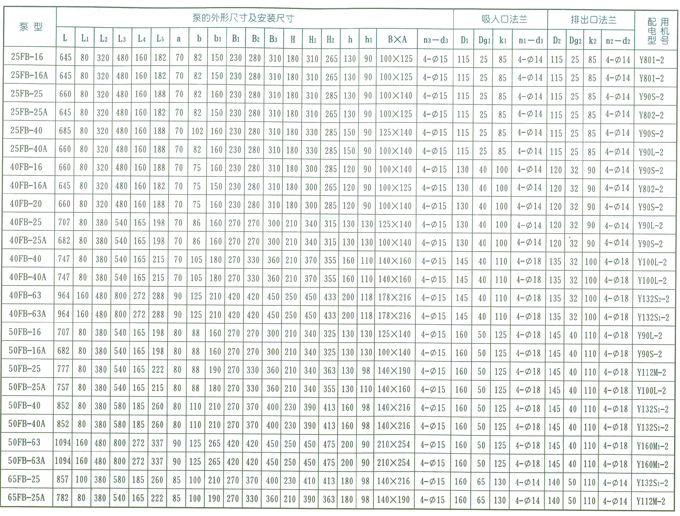

AFB、FB耐腐蚀泵的结构和外形安装尺寸表1
AFB、FB耐腐蚀泵的结构和外形安装尺寸表1

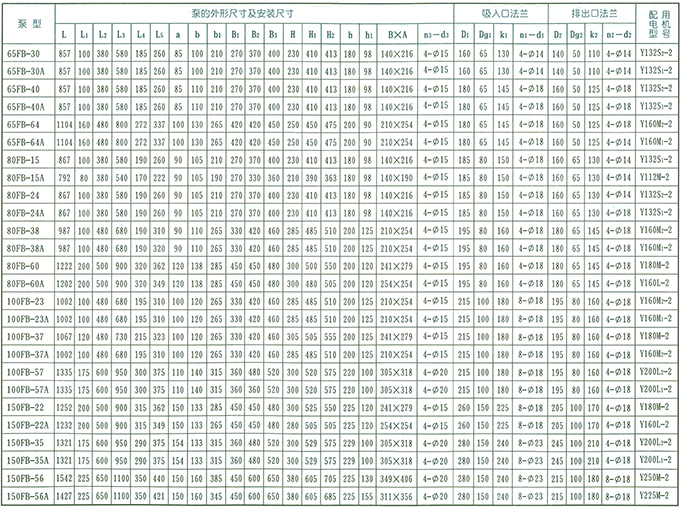

AFB、FB耐腐蚀泵的结构和外形安装尺寸表2
AFB、FB耐腐蚀泵的结构和外形安装尺寸表2

AFB、FB型不锈钢耐腐蚀离心泵客户订购提示:

1)、请提供您需订购的不锈钢泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、AFB、FB型不锈钢耐腐蚀离心泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供化工泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的新AFB、FB型不锈钢耐腐蚀离心泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:AFB、FB型不锈钢耐腐蚀离心泵使用说明书。
