CYZ-A型自吸式离心油泵

CYZ-A型自吸式离心油泵
CYZ-A型自吸式离心油泵

产品概述

CYZ-A型自吸式离心油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品,该泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如输送化工液体可改用耐腐蚀机械密封。

产品特点

1、该泵属自吸式离心泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长,具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好
? 2、该泵是选用优质材料精制而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需安装底阀,因此简化了管路系统,又改善了劳动条件。

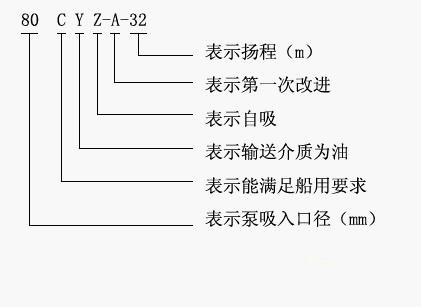

型号意义

CYZ-A型自吸式离心油泵型号意义
CYZ-A型自吸式离心油泵型号意义

性能参数

型号  电机功率
(kw)
转速
(r/min)
口径
(mm)
流量
(m 3 /h)
扬程
(m)
自吸高度
(m)
25CYZ-A-20  1.1  2900  25  3.2  20
25CYZ-A-20  1.5  2900  25  3.2  32
32CYZ-A-20  2900  32  3.2  50
40CYZ-A-20  1.5  2900  40  6.3  20
40CYZ-A-32  2.2  2900  40  6.3  32
40CYZ-A-40  2900  40  10  40
40CYZ-A-50  2900  40  6.3  50
50CYZ-A-12  1.5  2900  50  12.5  12
50CYZ-A-20  2.2  2900  50  15  20
50CYZ-A-30  2900  50  12.5  30
50CYZ-A-35  2900  50  12.5  35
50CYZ-A-40  2900  50  10  40
50CYZ-A-50  5.5  2900  50  12.5  50
50CYZ-A-60  7.5  2900  50  12.5  60
50CYZ-A-75  11  2900  50  15  75
65CYZ-A-15  2900  65  30  15
65CYZ-A-32  5.5  2900  65  25  32
65CYZ-A-50  7.5  2900  65  25  50
65CYZ-A-70  15  2900  65  25  70
80CYZ-A-13  2900  80  35  13  3.5
80CYZ-A-17  2900  80  43  17  3.5
80CYZ-A-22  5.5  2900  80  40  22  3.5
80CYZ-A-25  7.5  2900  80  50  25
80CYZ-A-32  7.5  2900  80  50  32
80CYZ-A-40  11  2900  80  50  40
80CYZ-A-55  18.5  2900  80  60  55  4.5
80CYZ-A-70  22  2900  80  60  70  4.5
100CYZ-A-20  7.5  2900  100  80  20  3.5
100CYZ-A-25  11  2900  100  100  25  4.5
100CYZ-A-32  15  2900  100  100  32  4.5
100CYZ-A-40  18.5  2900  100  100  40  4.5
100CYZ-A-50  22  2900  100  100  50  4.5
100CYZ-A-65  30  2900  100  100  65  4.5
100CYZ-A-75  30  2900  100  100  75  4.5
150CYZ-A-20  18.5  1450  150  180  20  4.5
150CYZ-A-30  30  1450  150  170  30  4.5
150CYZ-A-45  37  2900  150  160  45  4.5
150CYZ-A-55  45  2900  150  160  80  4.5
150CYZ-A-65  55  2900  150  170  65  4.5
150CYZ-A-80  55  2900  150  160  80  4.5
200CYZ-A-32  90  1450  200  400  32  4.5
250CYZ-A-50  90  1450  250  400  50  4.5
300CYZ-A-50  110  1450  300  500  50  4.5

结构说明

该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成.?泵正常起动后.叶轮将吸入室所存的液体及吸入管路中的空气一起吸入.并在叶轮内得以完全混合.?在离心力的作用下,液体夹带着气体向涡卷室外缘流动.在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管迸入气液分离室。此吋,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次迸入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合.在高速旋转的叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地迸行下去.吸入管路中的空气不断减少,直到吸尽气体.完成自吸过程.泵便投入正常作业。因为该泵具有这种独特的排气能力,所以此泵能输送含有气体的液体,无需安裝底阀.使用在油轮上时具有良好的扫舱功能。
??????在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃吋.可在冷却室处通过任意一只冷却液管接头.注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环.前密封环装在泵体上.后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能吋.应给予更換。

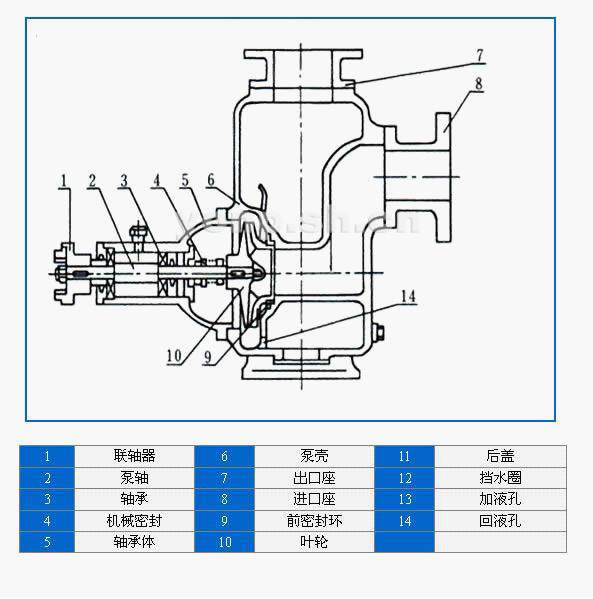

CYZ-A型自吸式离心油泵(结构图)

CYZ-A型自吸式离心油泵结构图
CYZ-A型自吸式离心油泵结构图
