高温高压圆盘式、膜盒式疏水阀

HR高温高压圆盘式疏水阀
HR高温高压圆盘式疏水阀

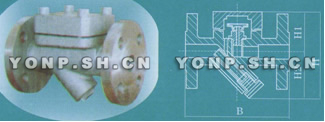

HR高温高压圆盘式疏水阀外形尺寸图1
HR高温高压圆盘式疏水阀外形尺寸图1
HR高温高压圆盘式疏水阀外形尺寸图2
HR高温高压圆盘式疏水阀外形尺寸图2
HR高温高压圆盘式疏水阀外形尺寸图3
HR高温高压圆盘式疏水阀外形尺寸图3

用途及结构特点

用于高温高压的饱和和蒸汽主管和透平机的蒸汽亚临界状态使用。
1、在工作压力范围内,无须调整,节能效果显着。
2、抗蚀性强,动作可靠,经久耐用。
3、可迅速排出设备起动时的空气及冷凝结水,排量大,漏气率小。
4、阀内部装有自动吹除装置,新型皇冠式阀片,密封极为可靠。蒸气保温装置,高效节能。

主要外形及连接尺寸


产品型号
Produstion
Type
公称通径DN
Nominal
Diameter
连接方式
Type Of
Connection
最高允许温度Max allowable
Temp ℃
阀体材质
Material
Of Body
外形尺寸 (mm)External Dinensions
L H1 H2 W
HRF3 8 法兰 500 WC6 230 78 35 135
20 法兰 500 WC6 230 78 35 135
25 法兰 500 WC6 230 78 35 135
HRW3 15 承插焊 500 WC6 130 78 35 135
20 承插焊 500 WC6 130 78 35 135
25 承插焊 500 WC6 130 78 35 135
HR3 15 内螺纹1/2" 500 WC6 130 78 35 135
20 内螺纹3/4" 500 WC6 130 78 35 135
25 内螺纹1" 500 WC6 130 78 35 135
HRF150
CS49H-160V
15 法兰 500 WC6 400 122 58 228
20 法兰 500 WC6 400 122 58 228
25 法兰 500 WC6 400 122 58 228
32 法兰 500 WC6 400 122 58 228
40 法兰 500 WC6 400 122 58 228
50 法兰 500 WC6 400 122 58 228
HRW150
CS49H-160V
15 承插焊 500 WC6 220 122 58 228
20 承插焊 500 WC6 220 122 58 228
25 承插焊 500 WC6 220 122 58 228
32 承插焊 500 WC6 320 122 58 228
40 承插焊 500 WC6 320 122 58 228
50 承插焊 500 WC6 320 122 58 228

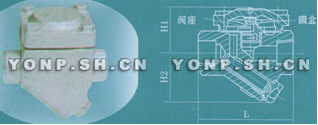

CS16/46H高温高压膜盒式蒸汽疏水阀图1
CS16/46H高温高压膜盒式蒸汽疏水阀图1
CS16/46H高温高压膜盒式蒸汽疏水阀图2
CS16/46H高温高压膜盒式蒸汽疏水阀图2

用途及结构特点

膜合式疏水阀使用范围广泛,包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统,是最理想的选择。
1、出色的排空气能力,可耐过热的蒸汽和水锤。
2、在压力范围内部都是具有固定过冷的循环操作。
3、阀内装膜盒,有单组、双组、多组。适用于大排量场合。
4、感温元件,耐蚀性强,使本阀寿命经久耐用。
5、本件有碳钢不锈钢两种,小型轻量,立式安装效果最佳,亦可任意角度安装。

主要外形及连接尺寸


产品型号
Produstion
Type
口径
Caliber
(DN)
连接方式
Conj
Unotionmethod
适用压力MPa 最高允许温度Max allowable
Temp ℃
阀体材质
Material
Of Body
外形尺寸 (mm)
External Dinensions
L H1 H2 W
CS16H-
16C
15-20 内螺纹 0.01~1.6 250 WCB 100 58 55 70
25 内螺纹 0.01~1.6 250 WCB 120 58 55 70
32-40 内螺纹 0.01~1.6 250 WCB 150 68 68 90
50 内螺纹 0.01~1.6 250 WCB 160 68 68 90
CS46H-
16C
15-20 法兰 0.01~1.6 250 WCB 150 55 55 70
25 法兰 0.01~1.6 250 WCB 160 55 55 70
32-50 法兰 0.01~1.6 250 WCB 210 85 60 120

HR/CS16/46H高温高压圆盘式、膜盒式疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、HR/CS16/46H高温高压圆盘式、膜盒式疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的HR/CS16/46H高温高压圆盘式、膜盒式疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:HR/CS16/46H高温高压圆盘式、膜盒式疏水阀使用说明书
