CSHR65A保温型蒸汽疏水阀

CSHR65A保温型蒸汽疏水阀
CSHR65A保温型蒸汽疏水阀

产品介绍

保温型蒸汽疏水阀是圆盘式疏水阀的最新技术,它在圆盘式蒸汽疏水阀的主气室外增加一层通蒸汽的保温外壳,使主气室的温度保持与管道的凝结水温度相同,如果没有凝结水产生疏水阀就不会开启,节能效果显着。该疏水阀采用合金钢阀体材料制造,能耐550℃的高温,能适合高压高温恶劣环境工况下的疏水,动作灵敏,工作质量高。是高压过热蒸汽管线和高压过热设备最理想的疏水阀。

工作原理

本疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。 本疏水阀的汽室外面增加一层外壳,外壳内室和蒸汽管道相通,利用管道自身蒸汽对疏水阀的主汽室进行保温,使主汽室的温度不易降温,保持汽压,疏水阀紧紧关闭。当管线产生凝结水,疏水阀外壳降温,疏水阀才能开启排水;在过热蒸汽管线上如果没有凝结水产生,疏水阀不会开启,工作质量高,节能效果好。该阀最高允许温度为550℃,阀体为合金钢,阀心为硬质合金,经久耐用,使用寿命长,是高压.高温过热蒸汽专用疏水阀。

主要性能和零部件

CSHR65A保温型蒸汽疏水阀主要性能和零部件

型号 规格 外型尺寸表

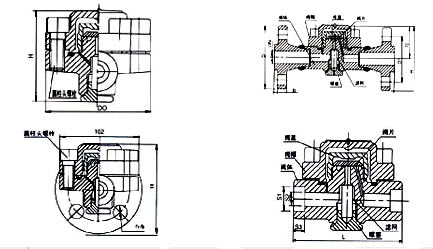

CSHR65A保温型蒸汽疏水阀外形尺寸图
CSHR65A保温型蒸汽疏水阀外形尺寸图
型 号 CSHR65A-W(承插焊) 型 号 CSHR65A-F(法兰)
通 径 15mm 20mm 25mm 通 径 15mm 20mm 25mm
L 130 130 130 L 210 210 230
D0 102 102 102 H 120 132 135
H 106 106 106 D 95 120 125
S1 21.7 27.05 33.18 D1 66.5 82.5 89
S2 15 15 15 n-Ф 4-16 4-20 4-20
S3 9.2 12.7 12.7 B 14.5 16 17.5
法兰连接按 HG-20592. 20615-97或用户要求制造。

排量表

CSHR65A保温型蒸汽疏水阀排量图
CSHR65A保温型蒸汽疏水阀排量图

订货正确选型条件

用户根据用汽设备的最大耗汽量乘选用倍率(2—3倍),为最大凝结水量来选疏水阀的排水量。
疏水阀的最高工作压差,(即阀前工作压力减去阀后背压)有背压要注明。
疏水阀的最高工作温度。
疏水阀使用工况。
连接方式。
阀体材料。

CSHR65A保温型蒸汽疏水阀用户订购提示:

1)、请提供您需订购的疏水阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、CSHR65A保温型蒸汽疏水阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供疏水阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的CSHR65A保温型蒸汽疏水阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:CSHR65A保温型蒸汽疏水阀使用说明书
