RSZF膜片高温蒸汽电磁阀

RSZF膜片高温蒸汽电磁阀
RSZF膜片高温蒸汽电磁阀

主要特点

上海永鹏生产的膜片高温电磁阀膜片采用进口铁氟龙(PTEE)材料,在高低温的条件下仍然能正常工作,使用寿命长。 此电磁阀采用膜片先导式,从而使得压差小启闭迅速、灵活。

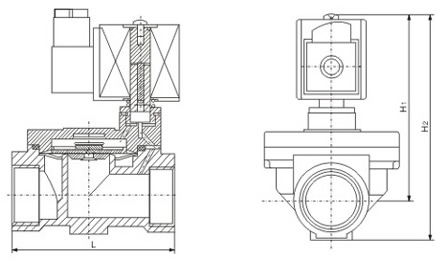

RSZF型 膜片高温电磁阀外形尺寸结构图
RSZF型 膜片高温电磁阀外形尺寸结构图

主要产品规格

型号 RSZF-15 RSZF-20 RSZF-25
适用介质 空气、水、油、蒸汽
动作方式 先导式
型式 常闭式或常开式
流量孔径mm 20 20 25
CV值 7.6 7.6 12
接管口径G 1/2" 3/4" 1"
使用流体粘度 20CST以下
使用压力MPa 0.03-2.0
工作温度℃ -35~180
使用电压范围 ±10%
本体材料 锻黄铜
油封材质 PTEE(铁氟龙)
额定电压 AC:380 220 110 36 DC:220 110 36 24 12

主要外形尺寸

型号 L(mm) H1(mm) H2(mm)
RSZF-15 81 92 111
RSZF-20 81 92 111
RSZF-25 97 96 121

注:“F”代表法兰连接,需要常开型(通电阀关)在型号后加“K”,如RSZF-25FK。

RSZF膜片高温蒸汽电磁阀用户订购提示:

1)、请提供您需订购的电磁阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、RSZF膜片高温蒸汽电磁阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供电磁阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的RSZF膜片高温蒸汽电磁阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:RSZF膜片高温蒸汽电磁阀使用说明书
